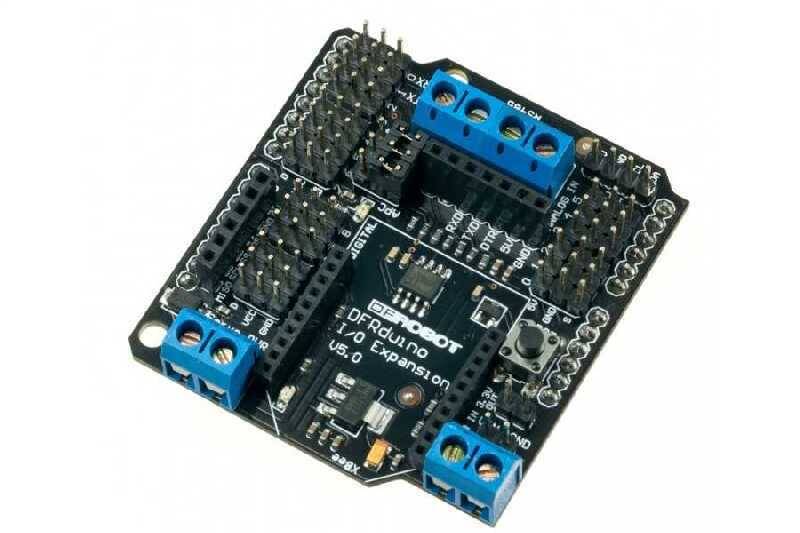

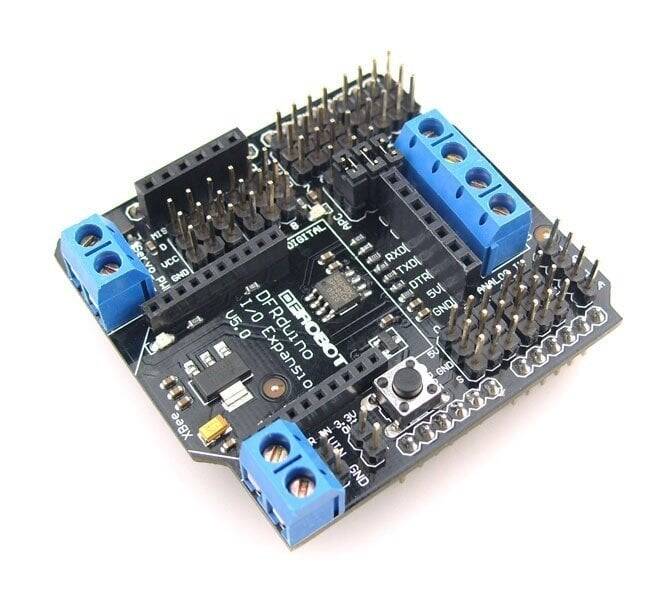

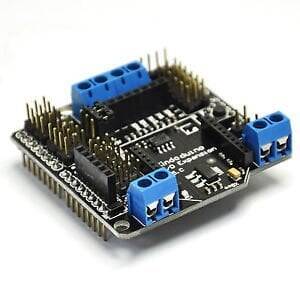

Arduino XBee və IO Təkmilləşdirmə Shieldi
Arduino'nun bütün pinləri kart üzərində standart 3-pin (DATA-VCC-GND) strukturna gətirilmişdir. Bu sayədə çeşidli sensor və servo motor bağlantılarını asanlıqla edəbilərsiniz. Servo Power klemensindən xarici 5V verərək servo motorları istifadə edəbilərsiniz.
Bunun yanında XBee modul bağlantısı üçün kart üzərində standart pinlər mövcuddur. APC & BT pinləri üzərindən də istənilən Bluetooth modul bağlantısı təmin olunabilər.
Vin klemensi və ya Vin pinləri doğrudan Arduino Vin pininə bağlıdır. Bu girişlərdən 7-12V arası gərginlik ilə kart içlədiləbilər.
RS485 bağlantısı qurmaq üçündə kart üzərində SP485 Half-Duplex RS485 Transceiver'i mövcuddur. RS485 bağlantı klemensi üzərində bağlantı qurularaq istifadə olunabilər.
RS485/TTL Selection Jumpers ilə Arduino 0 və 1-ci pinlərinin RS485 xəttinə mi yoxsa Xbee-Bluetooth cəttinə mi bağlı olacağı seçiləbilər.
