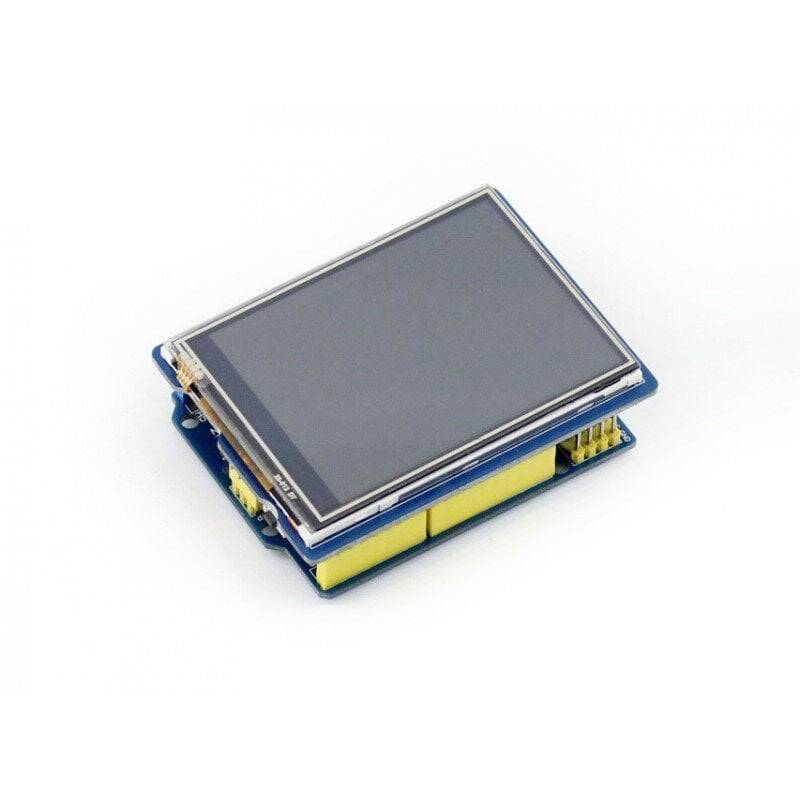

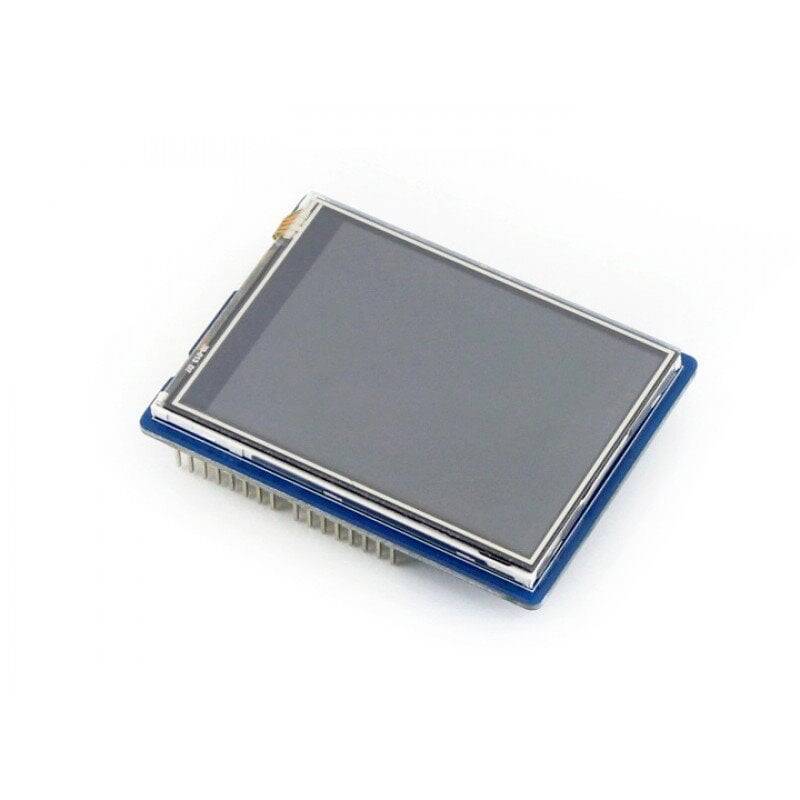

2.8'' Arduino Touch LCD Shield
Daxili idarəedici sayəsində analoq girişlərdən daha həssas touch müəyyənləşdirmə bacarığına sahibdir.
Mikro SD kart slotu mövcuddur.
Beləliklə mikro SD kartınızdakı şəkilləri asanlıqla ekrandan göstərəbilərsiniz.
Ekran Arduino ilə SPI interfeysi istifadə edərək xəbərləşir.
Arxa aydınlatma program ilə tənzimlənəbilər.
Mikro SD kart slotu mövcuddur.
Beləliklə mikro SD kartınızdakı şəkilləri asanlıqla ekrandan göstərəbilərsiniz.
Ekran Arduino ilə SPI interfeysi istifadə edərək xəbərləşir.
Arxa aydınlatma program ilə tənzimlənəbilər.
Özəllikləri:
LCD növ: TFTİnterfeys: SPI
LCD idarəedici: HX8347D
Touch ekran növü: Rezistif
Touch ekran idarəedicisi: XPT2046
Rəng: RGB 65K
Görüntü imkanı: 320x240 piksel
Ekran ölçüsü: 57.6 mm×43.2 mm
Xarici ölçülər: 73.3 mm×55.3 mm
Siqnal səviyyəsi: 3.3V/5V

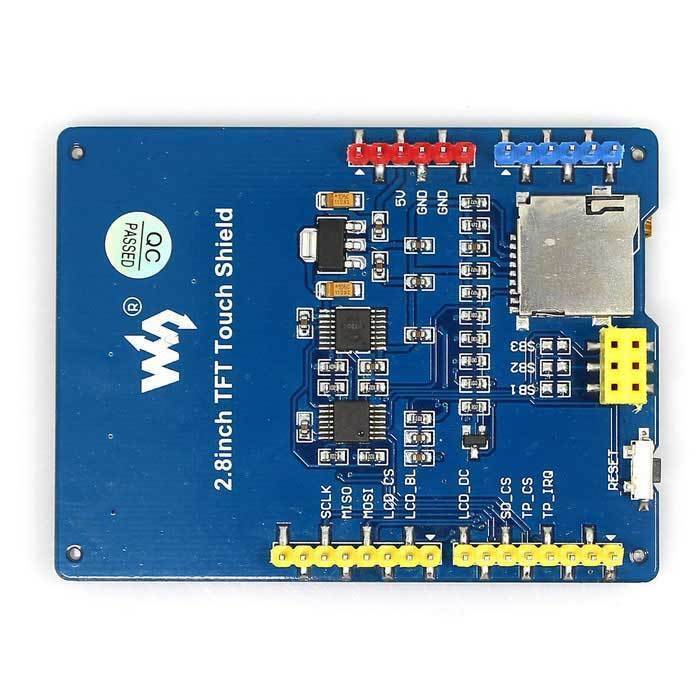

Arduino Pin Bağlantıları:
D3: TP_IRQ: Touch panel interrupt
D4: TP_CS: Touch panel chip select
D5: SD_CS: Mikro SD chip select
D7: LCD_DC: LCD data/komut seçimi
D9: LCD_BL: LCD arka aydınlatma
D10: LCD_CS: LCD chip select
D11: MOSI: SPI data girişi
D12: MISO: SPI data çıxışı
D13: SCLK: SPI clock
Nümunə kod, dövrə sxemi və datasheet'lər üçün klikləyin
