QTR-1A İnfraqırmızı Sensor Cütü (2 Ədəd)
Məhsul Kodu:GKL23679
8,38
AZN
Eyni gün çatdırılma
Anbardan çatdırılma
Əvvəlcədən sifariş
Sevimlilərə Əlavə EdinTövsiyə EdinSiqnalın QiymətiPaylaşın

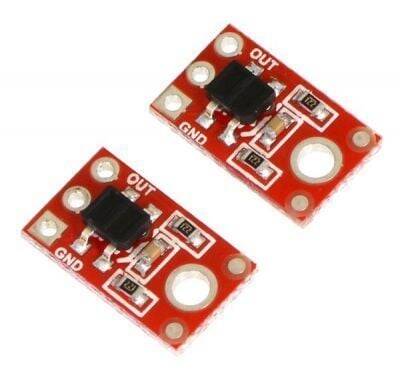

QTR-1A İnfraqırmızı Sensor Cütü (2 Ədəd)
Üzərindəki foto-transistor bir kapasitor boşalma dövrəsini istifadə edərək rəqəmsal giriş dəyərini mikrokontroller üzərində istifadə edilərək yansıyan IR analoq dəyərlərini kapasitorun boşalma müddətini ölçərək hesablayır.
QTR-1A sumo, mini sumo, xətt izləyən kimi bir çox robot layihəsində istifadə olunan bir xətt sensorudur.

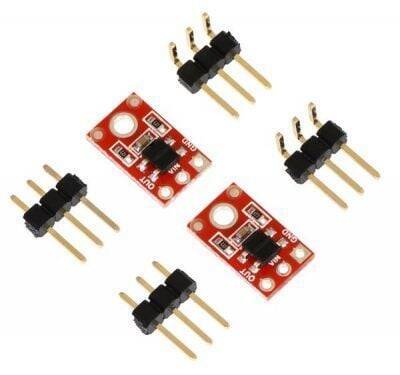

Paket içərisində iki ədəd QTR-1A mövcuddur.
Məhsullar orjinaldır, Pololu istehsalıdır.
QTR-1A yansıma sensoru tək bir infraqırmızı LED və bir foto-transistor cütü mövcuddur.
Daha sürətli kapasitor boşalma müddəti daha çox yansımanın olduğu mənasına gəlir.
Sensor oxunan dəyər nəticəsində analoq olaraq çıxış verir.
Daha sürətli kapasitor boşalma müddəti daha çox yansımanın olduğu mənasına gəlir.
Sensor oxunan dəyər nəticəsində analoq olaraq çıxış verir.
LED cərəyan məhdudiyyəti resistorları təqribən 20-25 mA-i LED-lərə VIN 5 V olduğunda təmin edilir.
Cərəyan ehtiyacları bəzi mikroprossesor I/O xəttləri ilə edilməsinə icazə verərək, sensorların I/O xətti üzərindən güc saxlaması işlədilməsini və durdurulmasını təmin edir.
Cərəyan ehtiyacları bəzi mikroprossesor I/O xəttləri ilə edilməsinə icazə verərək, sensorların I/O xətti üzərindən güc saxlaması işlədilməsini və durdurulmasını təmin edir.

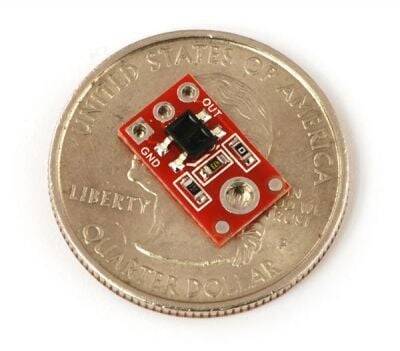

Kiçik ölçülərinə görə, birdən çox xətt algılaması və proksimetri/künc algılaması kimi tətbiqlərə yerləşdirmək üçün dizayn edilməsini təmin edir.
Bu modul, #2’lik vida düşünülərək tək bir qurulum deşiyi mövcuddur əgər bu qurulum deşiyinə ehtiyacınız yoxsa, PCB’nin bu hissəsi ssitemi daha da kiçik eləmək üçün torpaqlanabilər.

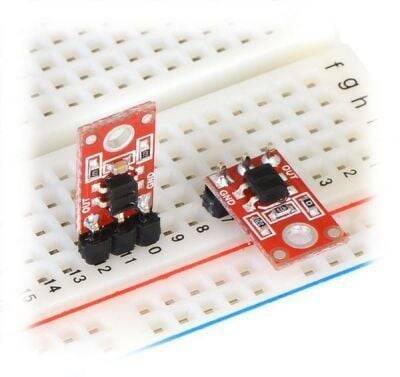

Bu yansıma sensoru bir 3-pin 0.1” bağlantı kəməri ilə bərabər gəlir və bu da üfüqi və ya şaquli vəziyyətdə PCB’yə yerləşdiriləbilər.
Ayrıca telləri də, ən kiçik qurulumlar üçün birbaşa olaraq yataqlara bağlayabilərsiniz.
Özəllikləri:
5 V DC işləmə gərginliyi
25 mA giriş cərəyanı
Analoq I/O uyğun
Optimal algılama məsafəsi: 0.125” (3 mm)
QRE1113 Datasheet-i üçün klikləyin.
QTR Sensor istifadəsi üçün klikləyin.
Pololu AVR kitabxanası üçün klikləyin.
QTR Sensorların Arduino kitabxanası üçün klikləyin.
