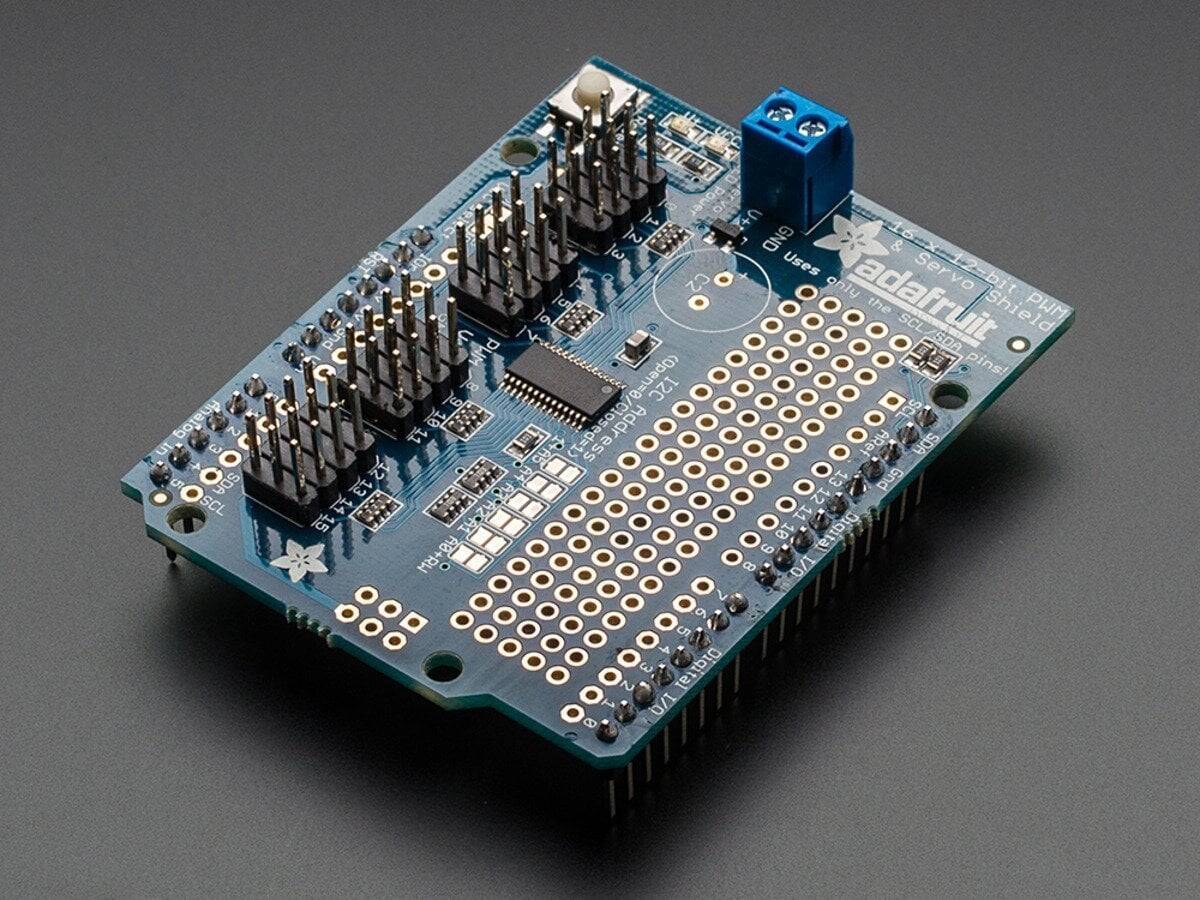

PCA9685 16 Kanal I2C PWM/Servo Sürücü Shield

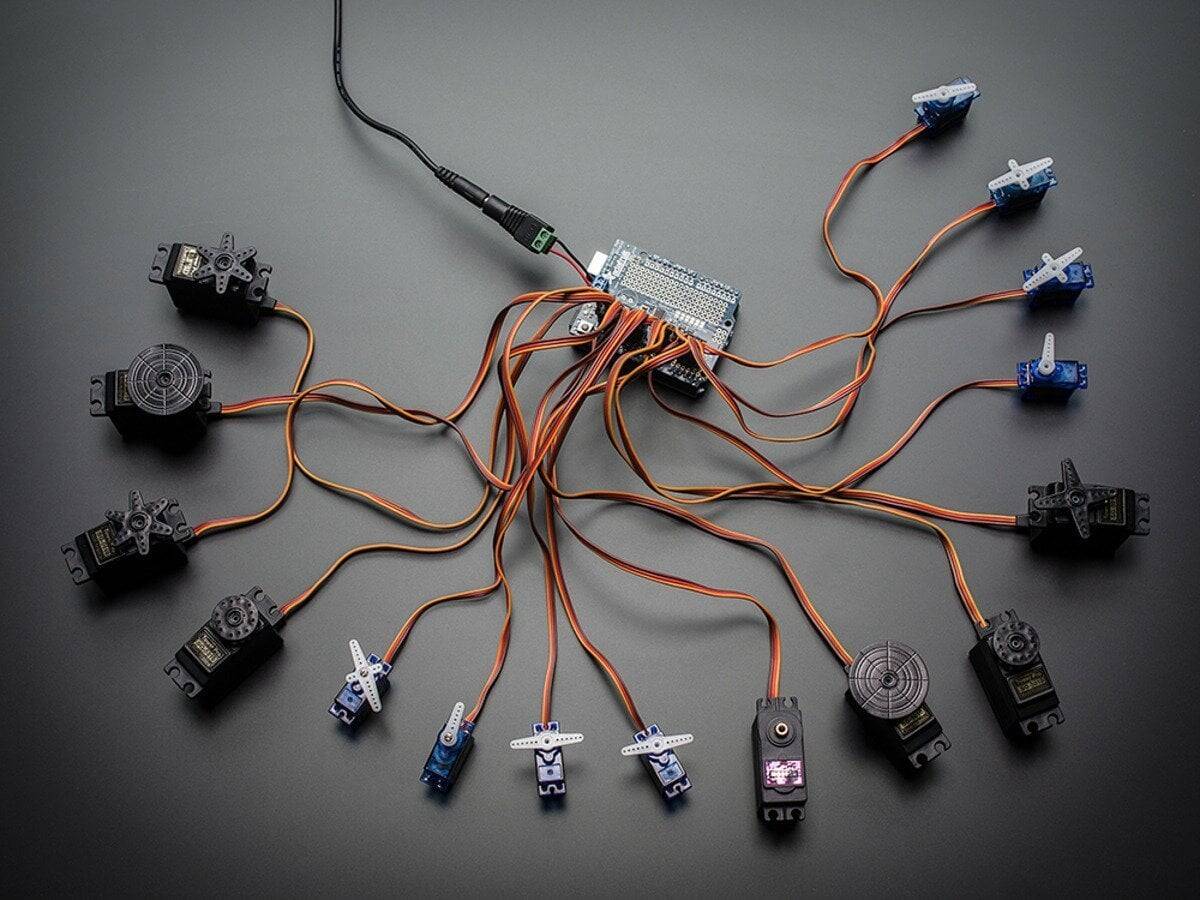

PWM istifadə edərək servolar sürebilər, LED və motor sürət idarəsi olunabilər.
I2C bağlantısı sayəsində sadəcə 2 ədəd pin (SDA və SCL) istifadə edərək 16 ədəd PWM çıxışına sahib olacaqsınız.
Ayrıca PCA9685 inteqrasiyasının I2C adresi kart üzərindəki lehim jumper'ları vasitəsiylə dəyişdiriləbildiyindən, teorik olaraq 62 ədəd shield'i üst-üstə taxaraq toplamda 992 ədəd PWM çıxışa sahib olabilərsiniz.
Özəllikləri:
Daxili saat tezliyi istehsal özəlliyi sayəsində daimi olaraq yenillənməyə ehtiyac yoxdur.
5V uyğundur; 3.3V Arduino'larınız ilə 6V'a qədər gərginliyə sahib LED'lərinizi problemsiz şəkildə sürəbilərsiniz.
6 ədəd adres dəyişdirmə lehim jumper'ı (62 fərqli adres seçimi)
1.6kHz'ə qədərr tənzimlənəbilər PWM tezliyi
12-bit çözünürlük (60Hz yeniləmə tezliyi ~4µs çözünürlük)
Push-pull və ya open-drain çıxış seçimləri
Güc girişi üçün vidalı klemens bağlantısı, tərs gərginlik qorumalı
Yaşıl və qırmızı güc vəziyyət LED'ləri
3-pin servo uyğun header bağlantıları, 4'lü qrup halında
V+ xətti üçün kapasitor bağlantısı (ehtiyac olduğunda lehimlənəbilər)
Bütün çıxışlarda LED sürməyi asanlaşdırmaq və çıxışları qorumaq məqsədi ilə 220 ohm ardıcıl resistor bağlıdır
5x20 prototipləmə sahəsi
7-bit I2C adres seçimi (0x60-0x80)
Ölçülər: 2.1" x 2.7" x 0.1" (54 mm x 70 mm x 3 mm)
Ətraflı məlumat üçün klikləyin
