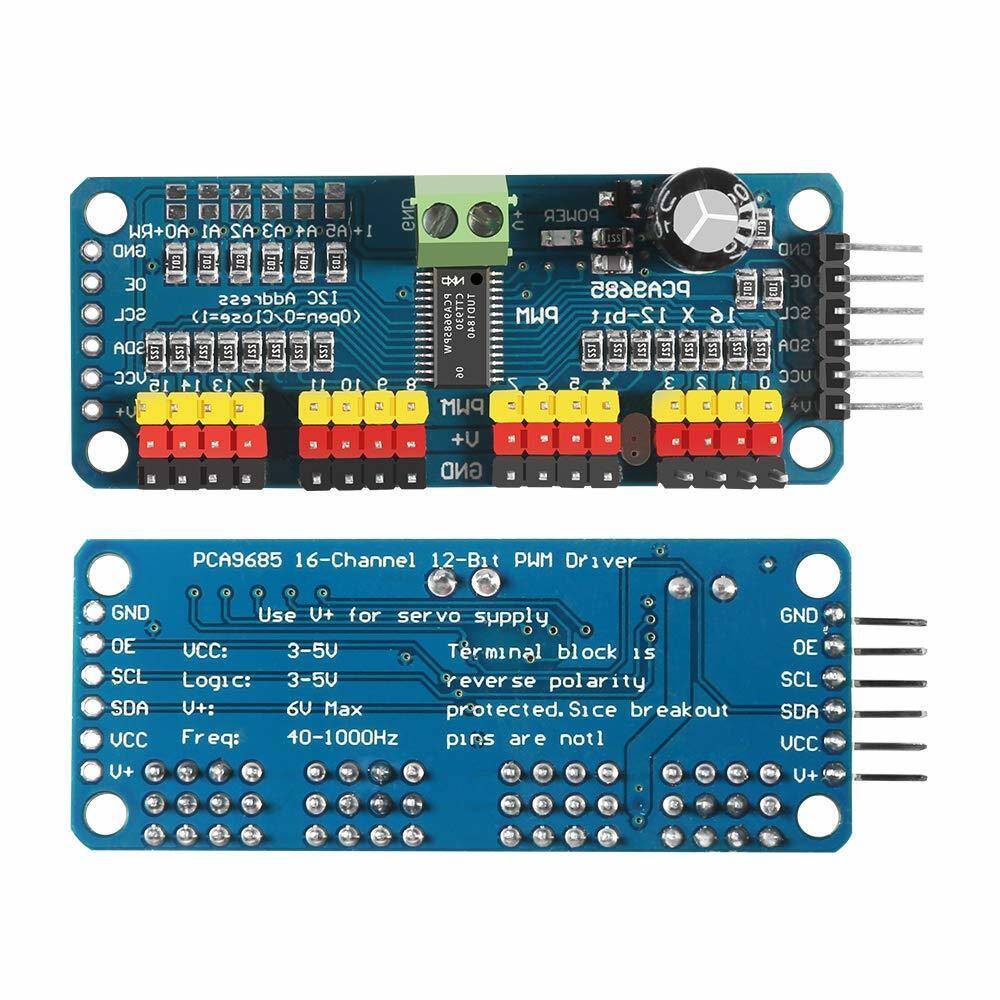

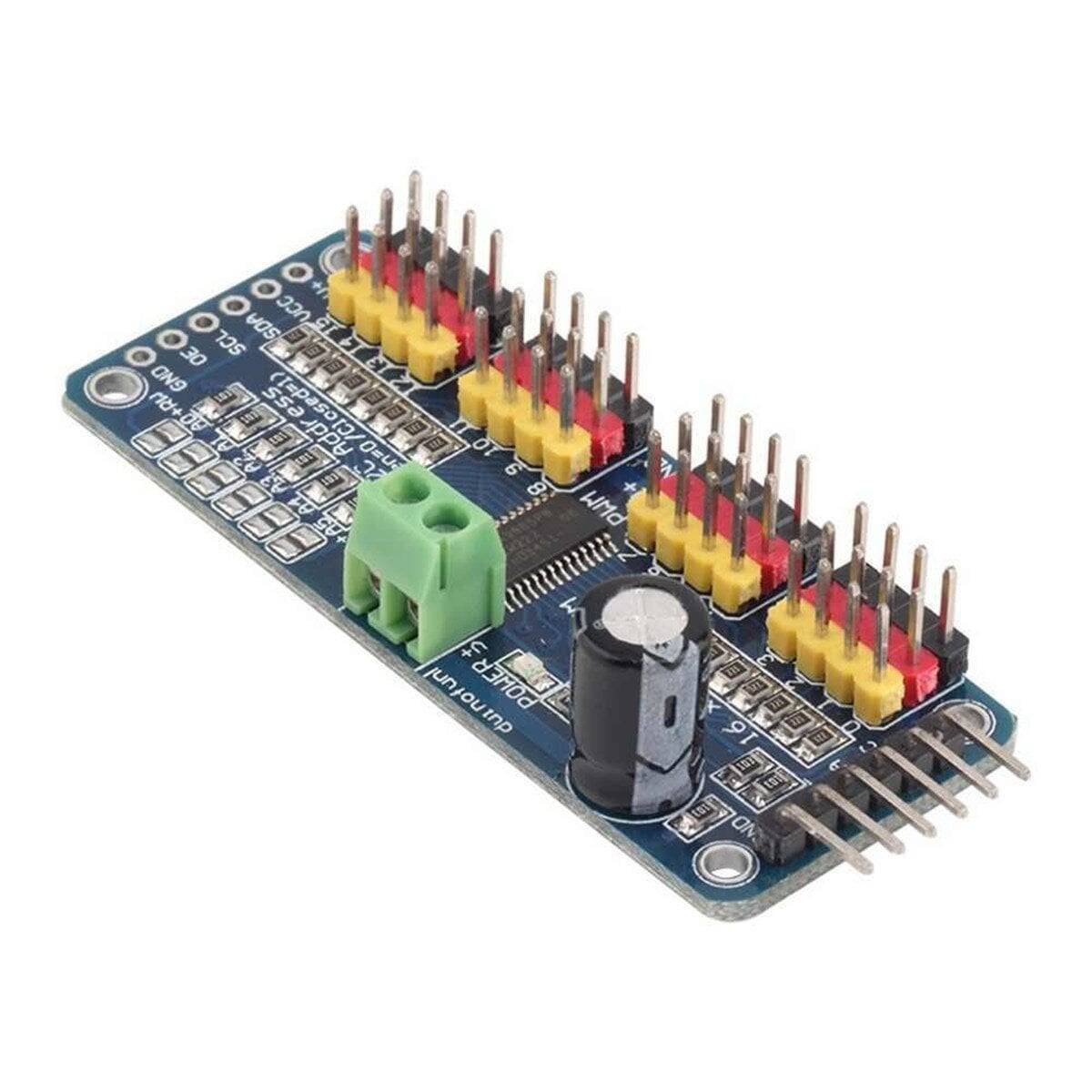

PCA9685 16 Kanal I2C PWM/Servo Sürücü Kartı
Bu sayədə çox sayıda LED və ya servo motor istifadə edilən tətbiqlərinizi asanlıqla həyata keçirəbilərsiniz.
Kart, 12-bit çözünürlüyə sahibdir. 3.3V və 5V lojik səviyyələrində işləyəbilər.
I2C interfeysini istifadə edər, bu sayədə mikrokontrollerinizdə çox sayıda pin işğal etməz.
Üzərində olan 6 ədəd adres dəyişdirmə lehim jumper'ı sayəsində, tək I2C xəttində bu kartdan 62 ədədə qədər istifadə edəbilərsiniz.
Ayrıca standart servo konnektorlarına görə çıxış dizilimi mövcuddur.
Kartın hər iki ucunda da olan bağlantı pinləri sayəsində birbirinə əlavə edəbilərsiz və ya layihənizdə sizə ən uyğun olacaq şəkildə bağlantı və quraşdırılma imkanı tanır.
Üzərində olan klemens bağlantısı sayəsində V+ xəttindən xarici giriş edəbilərsiniz.
Tərs gərginlik qoruması mövcuddur.
I2C interfeysini istifadə edər, bu sayədə mikrokontrollerinizdə çox sayıda pin işğal etməz.
Üzərində olan 6 ədəd adres dəyişdirmə lehim jumper'ı sayəsində, tək I2C xəttində bu kartdan 62 ədədə qədər istifadə edəbilərsiniz.
Ayrıca standart servo konnektorlarına görə çıxış dizilimi mövcuddur.
Kartın hər iki ucunda da olan bağlantı pinləri sayəsində birbirinə əlavə edəbilərsiz və ya layihənizdə sizə ən uyğun olacaq şəkildə bağlantı və quraşdırılma imkanı tanır.
Üzərində olan klemens bağlantısı sayəsində V+ xəttindən xarici giriş edəbilərsiniz.
Tərs gərginlik qoruması mövcuddur.
Özəllikləri:
Ölçülər (klemens və header bağlantıları xaric): 62.5 mm x 25.4 mm x 3 mm Ağırlıq: 5.5 qram (klemens və header xaric), 9 qram (klemens və header daxil)
I2C adresi: 0x60 - 0x80 arası seçiləbilər
12-bit çözünürlük, 60 Hz yenillənmə tezliyi
1.6 kHz'e qədər tənzimlənəbilən PWM tezliyi
Push-pull və ya open-drain çıxış seçimləri
Output Enable pini sayəsində bütün çıxışları açıb bağlama funksiyası
LED sürməyi asanlaşdırmaq üçün çıxışlara ardıcıl bağlı 220 Ω resistor
Güc qaynağının yetərli olduğunu göstərən yaşıl rəng LED
PCA9685 datasheet'i üçün klikləyin
Nümunə kod və Arduino kitabxanası üçün klikləyin
