Orijinal Arduino 4lü Rele Shield
Məhsul Kodu:HRPKYZ5
0,00
AZN
Eyni gün çatdırılma
Anbardan çatdırılma
Əvvəlcədən sifariş
Sevimlilərə Əlavə EdinTövsiyə EdinSiqnalın QiymətiPaylaşın

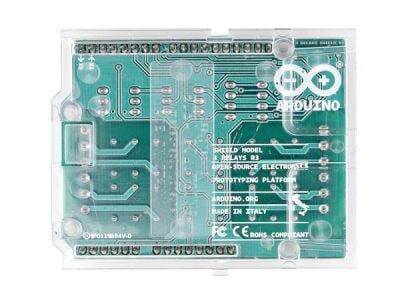

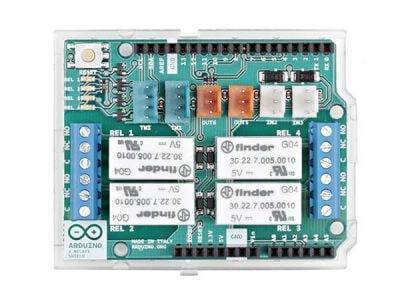

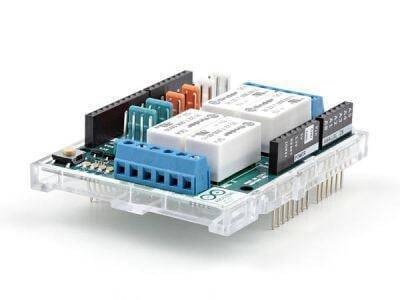

Orijinal Arduino 4'lü Rele Shield
Kart üzərində olan 4 ədəd relenin hər birinə aid ortaq (C), normalda açıq dövrə (NO) və normalda qapalı dövrə (NC) pinləri vidalı klemens bağlanlıları ilə asan bir şəkildə ixtiyarınıza verilmişdir. Ayrıca kart üzərində 2 ədəd TinkerKit girişi (ağ rəngli), 2 ədəd TinkerKit çıxışı (narıncı rəngli) və 2 ədəd TinkerKitTWI bağlantısı mövcuddur. Bu sayədə giriş/çıxış və TWI (I2C) hissələrinizi asan bir şəkildə bu shield'a bağlayabilərsiniz.
Kart üzərindəki relelər, nömrə sırasına görə Arduino rəqəmsal çıxış pinləri 4, 7, 8 və 12'yə bağlıdır. TinkerKit girişləri (sırayla IN2 və IN3) Arduino analoq giriş A2 və A3 pinlərinə bağlıdır. TinkerKit çıxışları (sırayla OUT5 və OUT6) rəqəmsal pinlər 5 və 6'ya bağlıdır. TinkerKit TWI bağlantıları isə I2C (TWI olaraqda bilinir) xətti üzərinə bağlıdır. Kart üzərində hər bir releyə aid durum LED'ləri möcuddur. Relelər maksimum 60W gücündə yükləri kilidləmək üçün istifadə olunabilər. (maksimum yük gərginliyi 48V'dur)
Özəllikləri:
Rele bobinləri cərəyan istifadəsi: 140mA (toplam dəyər, hər bir bobin təqribən 35mA çəkməkdədir)
Rele maksimum kilitləmə dəyərləri: 30VDC, 2A
Relelərin maksimum kilitləyəbiləcəyi yük dəyəri: 60W
Nümunə kod üçün klikləyin
