Arduino Xbee ve IO Təkmilləşdirmə Shield
Məhsul Kodu:DHKPY368
0,00
AZN
Eyni gün çatdırılma
Anbardan çatdırılma
Əvvəlcədən sifariş
Sevimlilərə Əlavə EdinTövsiyə EdinSiqnalın QiymətiPaylaşın

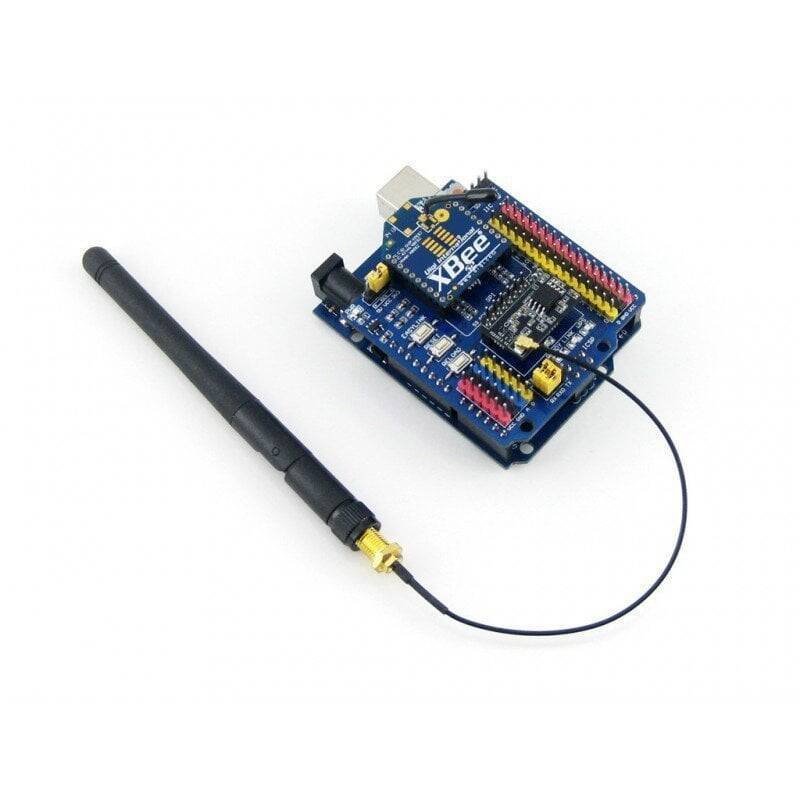

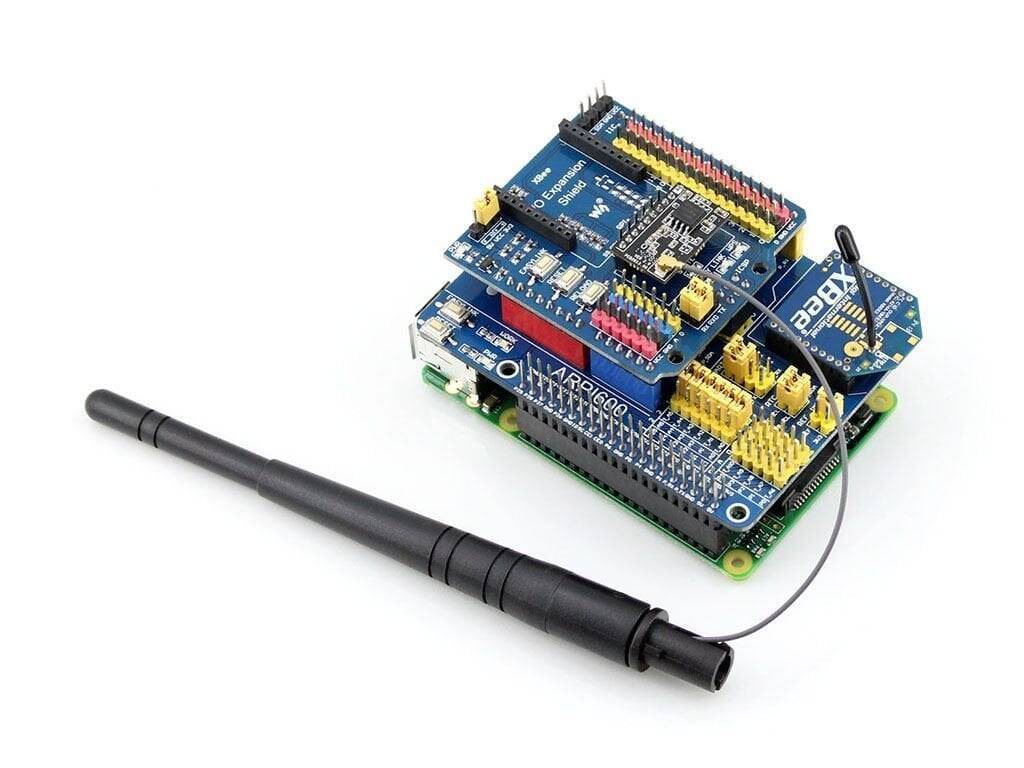

Arduino Xbee ve IO Təkmilləşdirmə Shield

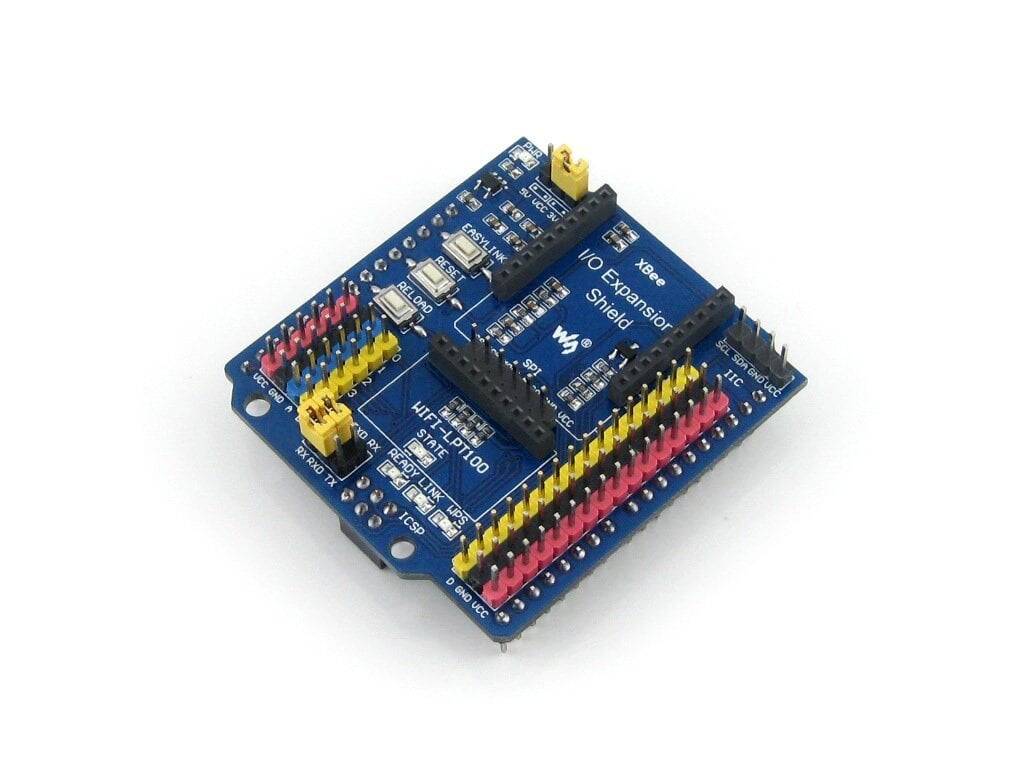

1-XBee modul konnektoru
2-IIC (I2C və ya TWI olaraq da bilinir) bağlantıları
3-SPI bağlantıları
4-3-pinli sensor bağlantıları (Vcc, GND və rəqəmsal pin şəklində düzülmüşdür)
5-WIFI-LPT100 WiFi modulu konnektoru
6-4-pinli sensor bağlantıları: (Vcc, GND, analoq pin, rəqəmsal pin şəklində düzülmüşdür)
7-3.3V/5V Vcc seçim jumper'ı
8-XBee xəbərləşmə/konfigürasyon jumper'ları (TXD-TX və RXD-RX şəklində 9-bağlantığında Arduino ilə XBee modulunuzu konfigürə edəbilərsiniz. TXD-10-RX və RXD-TX şəklində bağlandığında Arduino ilə XBee modulu UART üzərindən xəbərləşmə üçün istifadə olunabilər)
11-Güc göstərgəsi LED'i
12-WiFi-LPT100 LED'i
13-XBee modul LED'i
14-WiFi-LPT100 RELOAD butonu (reset atmaq üçün istifadə edilir)
15-XBee və WiFi-LPT100 üçün RESET butonu
16-XBee EASYLINK butonu
Ətraflı məlumat və nümunə kod üçün klikləyin
