Arduino Joystick Shield
Məhsul Kodu:ACDGWZ45
4,50
AZN
Eyni gün çatdırılma
Anbardan çatdırılma
Əvvəlcədən sifariş
Sevimlilərə Əlavə EdinTövsiyə EdinSiqnalın QiymətiPaylaşın

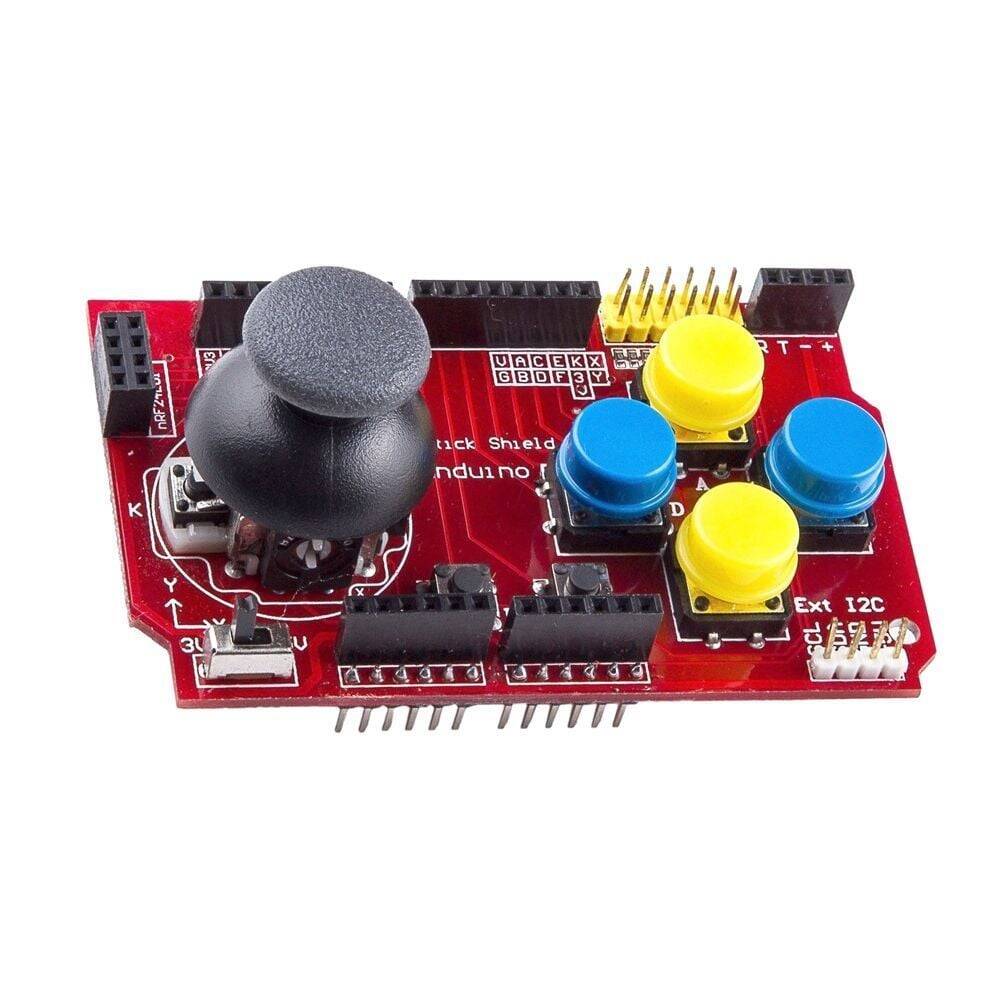

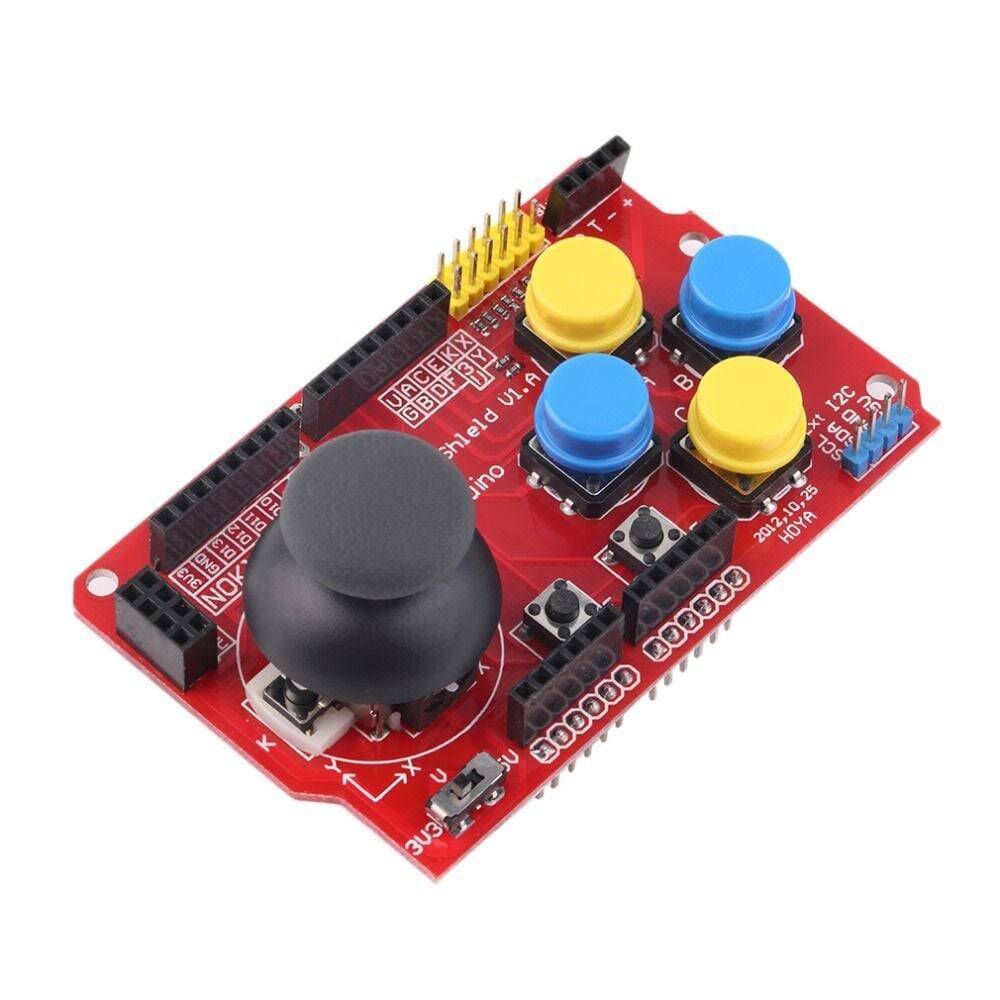

Arduino Joystick Shield
Kart üzərində butonlu iki oxlu bir joystick, 4 ədəd böyük və 2 ədəd kiçik idarəetmə düyməsi mövcuddur.
Bununla bərabər nRF24L01 kabelsiz xəbərləşmə modulunu bağlayabiləcəyiniz pinlər shield üzərində yer alır.
Bu sayədə joystick shield'i asan bir şəkildə kabelsiz hala gətirəbilərsiniz.
Bunlara əlavə olaraq kart üzərindəki açar sayəsində kartın lojik səviyyəsi 3.3V və ya 5V olaraq seçəbilərsiniz.
Bununla bərabər nRF24L01 kabelsiz xəbərləşmə modulunu bağlayabiləcəyiniz pinlər shield üzərində yer alır.
Bu sayədə joystick shield'i asan bir şəkildə kabelsiz hala gətirəbilərsiniz.
Bunlara əlavə olaraq kart üzərindəki açar sayəsində kartın lojik səviyyəsi 3.3V və ya 5V olaraq seçəbilərsiniz.
Kart üzərindəki joystick və butonların bağlandığı pinlər aşağıdaki şəkildədir.
Buna əlavə olaraq shield üzərindəki bütün birimlərin xarici olaraq çıxışları da kart üzərində bir bölgədə yer alır.
Bu sayədə fərqli sistemlərlə bərabər də rahatlıqla istifadə olunabilər.
Buna əlavə olaraq shield üzərindəki bütün birimlərin xarici olaraq çıxışları da kart üzərində bir bölgədə yer alır.
Bu sayədə fərqli sistemlərlə bərabər də rahatlıqla istifadə olunabilər.
Joystick X Oxu: AN0
Joystick Y Oxu: AN1
A Butonu: D2
B Butonu: D3
C Butonu: D4
D Butonu: D5
E Butonu: D6
F Butonu: D7
Joystick Butonu, KEY: D8
Qeyd: Səhmə görə kart rəngi dəyişəbilər.
Ətraflı məlumat və programlar üçün klikləyin
