ACS711LC Cərəyan Sensoru -25 A ilə +25 A

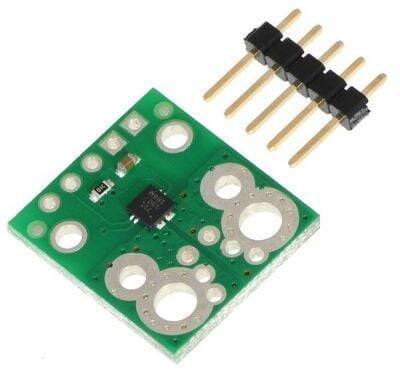

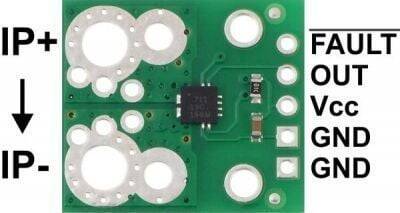

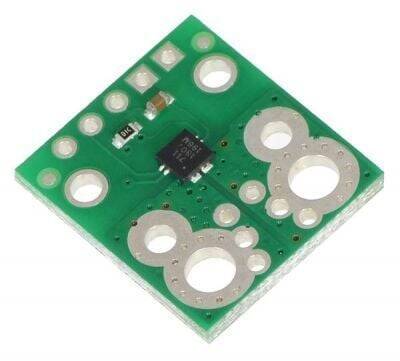

Bu kart Allegro'nun ±25A ACS711 maqnetik təsirinə bağlı lineer cərəyan sensorudur.
Bu versiya 25 Amperə qədər iki istiqamətli cərəyan girişinə icazə verir.
Xəta payı 2 %’nin altında olmaq üzərə, analoq gərginlik (55 mV/A) çıxışı verir.
-25'dan 25 A’ə iki istiqamətli giriş cərəyanı üçün dizayn edilmişdir.
Keçirici yolda iç rezistansı 1.2 mΩ’dur və PCB 2-oz misdir.
Buna görə kart üzərində çox az güc itkisi olur.
Hall təsir sensoru istifadə eləməyin mənası IC’nin cərəyan xəttini sensorun elektroniyindən elektriksel olaraq izolyasiya edəbilməsi (2.1 kV RMS’e kadar) və beləcə sensorun cərəyan xətti üzərində hər hansı bir yerə taxılabilər elektriksel izolyasiya tələb edən tətbiqlərdə istifadə olunabilər.
Kart üzərindəki filtr olaraq tanımlı pinlər üzərinə bir kapasitor əlavə edərək 80 kHz bant genişliyi istəyə bağlı olaraq düşürüləbilər.
Yüksək doğruluq və təhlükəsizlik: tipik toplam çıxış xətası otaq temperaturunda və fabrik tənzimləmələrində 1.5 %, çox stabil çıxış ofset gərginliyi, təqribən sıfır maqnetik histerezis.
IC sensor, yüksək cərəyan vəziyyətinə beş dəfəyə qədər dayanabilər.
İşləmə temperatur aralığı -40 °C’dən 150 °C’ə qədərdir.
Özəllikləri:
Cərəyan həssaslığı: 0.110 V/A(Vcc=3.3 V)Minimum İşləmə Gərginliyi: 3 VMaksimum İşləmə Gərginliyi: 5.5 Vİşləmə Cərəyanı: 4 mA
Allegro ACS711 cərəyan sensorunun datasheet-i üçün klikləyin
