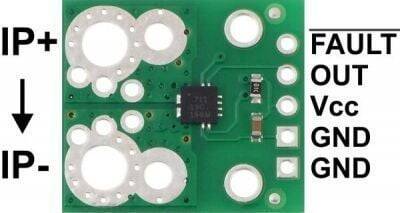

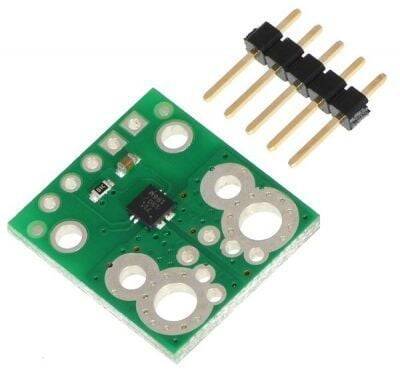

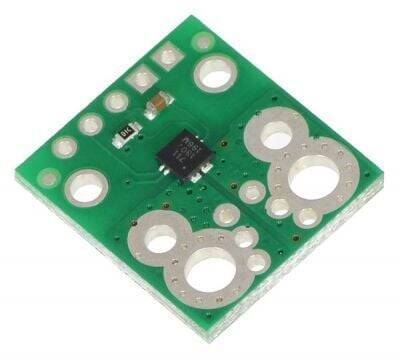

ACS711EX Cərəyan Sensoru -31 A ilə +31 A
Bu kart Allegro'nun ±31A ACS711EX maqnetik təsirinə bağlı lineer cərəyan sensorudur.
Bu versiya 31 Amperə qədər iki istiqamətli cərəyan girişinə icazə verir.
Xəta payı 4 %’nin altında olmaq üzərə, analoq gərginlik (55 mV/A) çıxışı verir.
-31 A'dan 31 A’ə iki istiqamətli giriş cərəyanı üçün dizayn edilmişdir.
Keçirici yolda iç rezistansı 0.6 mΩ’dur və PCB 2-oz misdir.
Buna görə kart üzərində çox az güc itkisi olur.
Hall təsir sensoru istifadə eləməyin mənası IC’nin cərəyan xəttini sensorun elektroniyindən elektriksel olaraq izolyasiya edəbilməsi (2.1 kV RMS’e kadar) və beləcə sensorun cərəyan xətti üzərində hər hansı bir yerə taxılabilər elektriksel izolyasiya tələb edən tətbiqlərdə istifadə olunabilər.
Kart üzərindəki filtr olaraq tanımlı pinlər üzərinə bir kapasitor əlavə edərək 100 kHz bant genişliyi istəyə bağlı olaraq düşürüləbilər.
Yüksək doğruluq və təhlükəsizlik: tipik toplam çıxış xətası otaq temperaturunda və fabrik tənzimləmələrində 4 %, çox stabil çıxış ofset gərginliyi, təqribən sıfır maqnetik histerezis.
IC sensor, yüksək cərəyan vəziyyətinə beş dəfəyə qədər dayanabilər.İşləmə temperatur aralığı -40 °C’dən 125 °C’ə qədərdir.
Qeyd: Bu sensor 30 V'a qədər giriş gərginliyi üçün dizayn edilmişdir. Daha yüksək gərginlik dəyərlərinin istifadəsi təhlükəli olabilər.
Özəllikləri:
Cərəyan həssaslığı: 0.009 V/A (Vcc=3.3 V)
Minimum İşləmə Gərginliyi: 3 V
Maksimum İşləmə Gərginliyi: 5.5 V
İşləmə Cərəyanı: 4 mA
Ağırlığı: 1 qram
