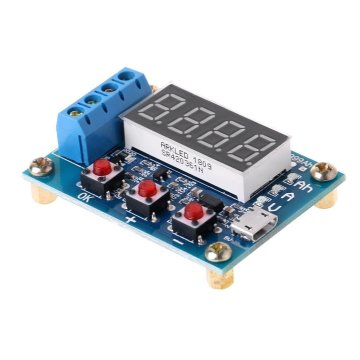

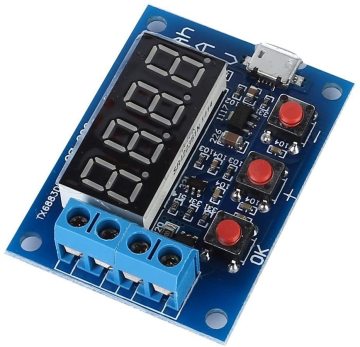

ZB2L3 Lityum Batareya 18650 Batareya Tutumu Ölçmə Batareyanın Boşalma Modulu
12,00 AZN
Lityum Batareya 18650 - Batareya Tutumu Ölçmə Boşalma Modulu - ZB2L3
HW-586 və ya digər adıyla ZB2LC batareya tutumu ölçmə dövrəsidir. Şarj ediləbilər batareyalar gözlədikçə tutum azalması yaşarlar və zamanla mah cinsindən tutmları azalır. Bu modul lityum batareyalarda, quru batareyalarda, köhnə notbuklarınızın içərisindən çıxan 18650 batareyalarda tutm ölçümü və boşalma əməliyyatı edəbilərsiniz. Əlinizdəki batareyanın tutumunu bilmirsənizsə və ya real tutum dəyəri nədir deyə öyrənmək istəyirsənizsə bu məhsul tam uyğundur.

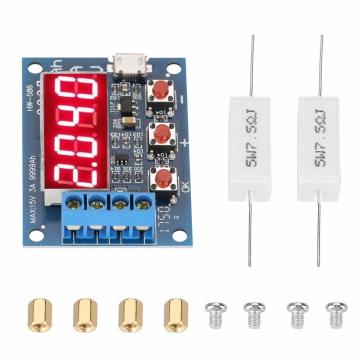

Bu dövrəyi 1.5 V - 15 V arası batareyalarla istifadə edəbilərsiniz. 15 V 3A'ə qədər dözümlüdür. Məhsul üzərində yer alan R klemenslərinə, məhsul ilə birlikdə göndərilən daş resistorlar bağlanır. IN+ və - uclarına isə ölçmə etmək istədiyiniz batareya bağlanır. Micro USB girişindən 5 V verilərək dövrə işlədilir. Ətraflı istifadə üçün aşağıda yer alan videonu izləyəbilərsiniz.
Özəllikləri:
Güc qaynağı gərginliyi: DC 4.5 V - 6 V (mikro USB interfeysi)
İşləmə cərəyanı: 70 mA'dan az
Boşalma gərginliyi: 1.00 V-15.00 V çözünürlük 0.01 V
Sonlandırma gərginlik aralığı: 0.5 V - 11.0 V
Dəstəklənən cərəyan: maksimum 3 A
Çözünürlük 0.001 A
Maksimum gərginlik ölçüm xətası: 1% + 0.03 V
Maksimum cərəyan ölçüm xətası: 2% +-0.010A
Ölçüləri: 50 mm X 36 mm X 17 mm
İstifadəsi:
Ölçəcəyiniz batareya tamamilə dolu olmalıdır.
Batareya klemensdəki batareya girişinə qütblərə diqqət edilərək bağlayın. Qütblər tərs bağlanırsa batareya və dövrə zərər görəbilər. (R girişlerinə Daş Resitorlar bağlanır.)
Batareyay uyğun resistoru istifadə etdiyinizdən əmin olun. Resistor olmadan işlətməyin.
Micro USB girişindən 5 V verərək modulu işlədin.

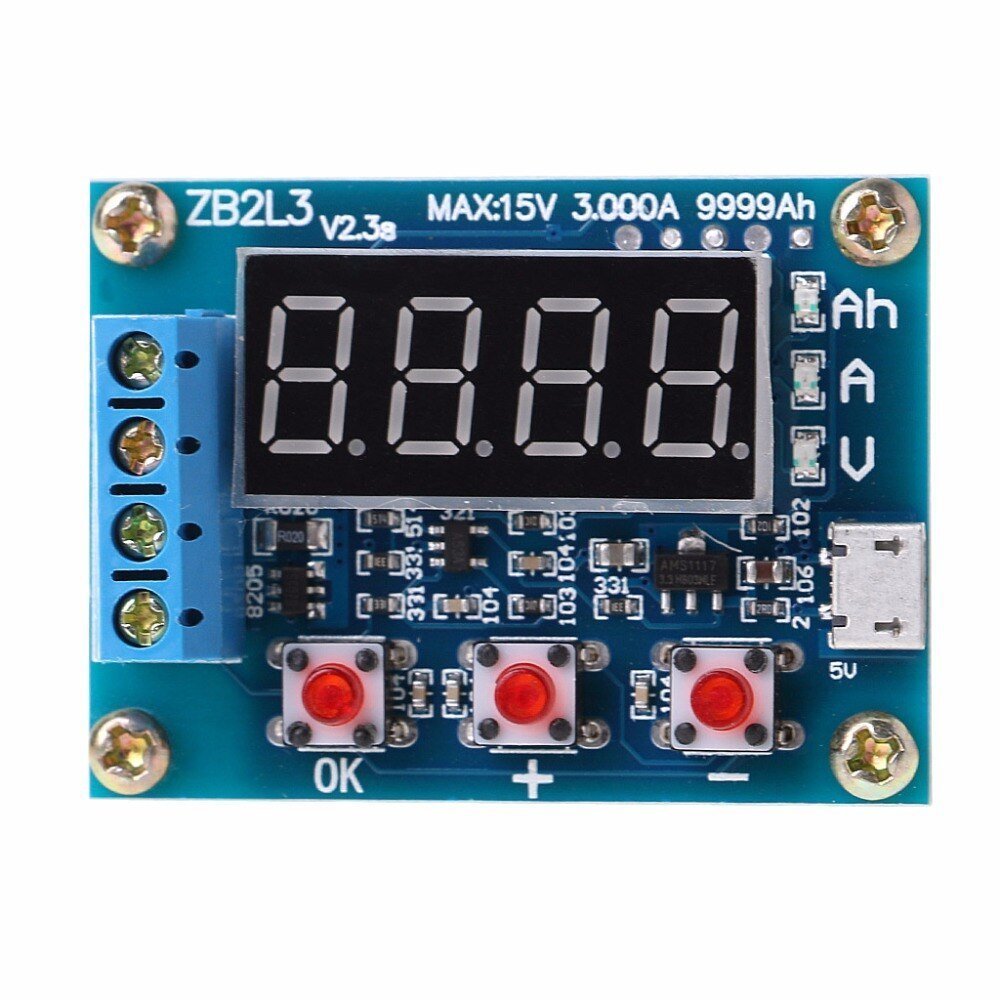

Ekranın sağındakı LED-lər ekrandakı dəyərin nə olduğunu göstərir:
Ah: mAh dəyərində azalan cərəyan
A: Tutum
V: Batareyanın anlıq gərginliyi
Ok düyməsinə basdığınızda boşalma əməliyyatı başlar.
"+" və "-" düymələrinə basaraq boşalma əməliyyatının neçə Voltda bitəcəyini seçəbilərsiniz.
Hər hansı bir problemdə modul xəta verəcəkdir. Xəta kodlarının mənaları:
Err1: Batareya gərginliyi 15 V'dan yüksək.
Err2: Batareya gərginlik sonlandırma gərginliyindən kiçikdir və ya batareya bağlı deyildir.
Err3: Batareya yük boşalmasına qarşı çıxamaz, cərəyan resistoru çox böyük.
Err4: Cərəyan 3 A'dən artıq.
