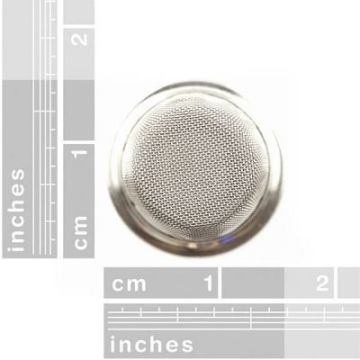

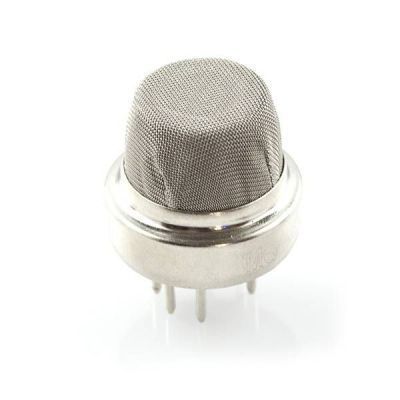

MQ-2 qaz sensoru 300 ilə 10.000 PPM konsentrasiyalarda yanıcı qaz və siqaret dumanını müəyyən edən bir sensordur.
Çıxış olaraq mühitdəki qazın vəziyyətinə görə verdiyi analoq gərginlik datası sensoru istfadə etməyi olduqca asanlaşdırır.
H pinlərinə 5 V verərək sensorun yetərincə isinməsini və beləliklə tam olaraq və düzgün ölçümlərlə işləmisini təmin edərsiniz. A və ya B pininə 5 V gərginlik verərək sensorun digər pinləri üzərindən analoq gərginlik verməsinə səbəb olur. Sensorun həssaslığını, torpaq ilə sensorun çıxış pini arasına bağladığınız resistor dəyəri ilə mütənasib olaraq dəyişdirəbilərsiniz. Bu resistor dəyəri edəcəyiniz tətbiqlərə görə dəyişkənlik göstərəbilər, bunanla əlaqəli hesablamalara datasheet’dən baxabilərsiniz. Nümunə bir başlanğıc dəyəri olaraq 20 kΩ bir resistor istifadə edəbilərsiniz.
