XL4015 DC-DC 5A Gərginlik Düşürücü - Litium Batareya Şarj Modulu
4,63 AZN
XL4015 DC-DC 5A Gərginlik Düşürücü - Litium Batareya Şarj Modulu

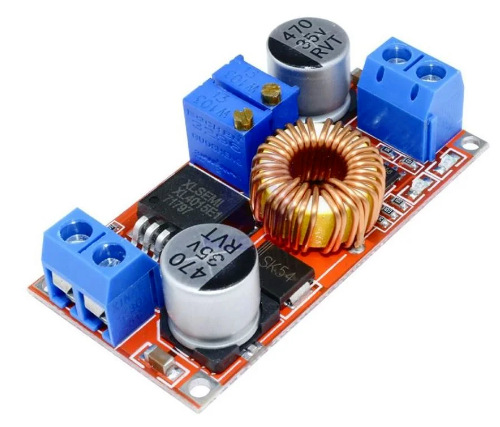

Bu, yüksək səmərəlilik, aşağı dalğalanma ilə 0-5A (Maks) tənzimlənən yükü idarə edə bilən 180 KHz sabit tezlikli PWM buck DC/DC moduludur. Həddindən artıq cərəyandan qorunma xüsusiyyətlərinə malikdir. Tənzimlənən çıxış gərginliyi və cərəyanı var. CC CV qabiliyyətinə malik olduğundan, Litium Batareyalar (Li-Ion, LiPo) üçün xüsusi şarj cihazı kimi də istifadə edilə bilər.

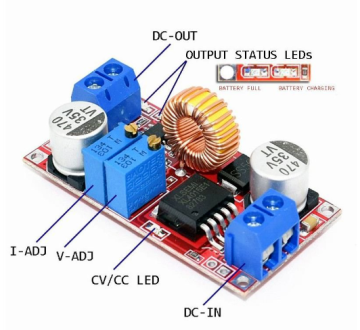

Giriş və çıxış vintinin terminal konnektorlarından başqa çıxış gərginliyini və çıxış cərəyanını tənzimləmək üçün iki çox dönmə trimpotu var. Bundan əlavə, üç LED göstəricisi var - giriş konnektorunun yanındakı birincisi sabit cərəyan (cc) göstəricisidir, növbəti iki LED isə əsasən batareyanın doldurulması üçün nəzərdə tutulmuşdur (batareyanın doldurulması və batareyanın tam göstəriciləri). Bununla belə, ümumi təyinatlı enerji mənbəyi kimi istifadə edildikdə, batareyanın doldurulması göstəricisinin LED-i "yükləmə" göstəricisi kimi işləyəcək.
Gərginlik tənzimləməsini (V-ADJ) yavaş-yavaş saat əqrəbi istiqamətində çevirmək çıxış gərginliyini tədricən artıracaq, saat yönünün əksinə çevirmək isə onu azaldacaq. Eynilə, cari tənzimləmə (I-ADJ) trimmerini saat əqrəbi istiqamətində çevirmək cari limiti artırır, saat yönünün əksinə hərəkət isə cari limiti azaldır. Əvvəlcə gərginlik səviyyəsini, sonra cari səviyyəni tənzimləmək tövsiyə olunur.
Özəllikləri:
Giriş: IN + giriş müsbət, IN- giriş mənfi
Çıxış yolu: OUT + çıxış müsbət, OUT çıxış mənfi
Giriş Gərginliyi: 4-38V
Çıxış Gərginliyi: 1.25-36V Tənzimlənəbilər
Çıxış Cərəyanı: Tənzimlənəbilər, maksimum 5A
Çıxış Gücü: 75W maksimum
İşləmə Temperaturu: -40 ilə + 85 dərəcə
İşləmə Tezliyi: 180KHz
Dönüşüm Səmərələliyi: %96'yə qədər
Qısa Dövrə Qoruması: Bəli (8A)
Giriş Tərs Polarizasiya Qoruması: Yox
