TM1638 Modul Key Display AVR Arduino 8-Bit Rəqəmsal LED Kartı
9,01 AZN
TM1638 Modul Key Display AVR Arduino 8-Bit Rəqəmsal LED Kartı

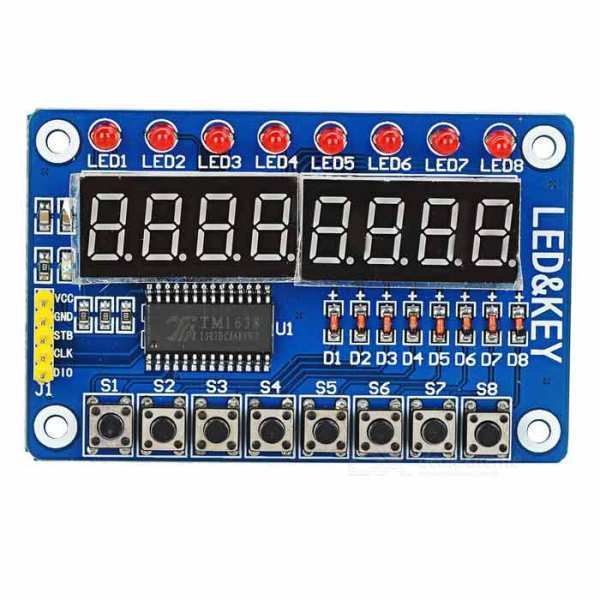

8 mərtəbəli 7-segment ekran modulu (HCMODU0095), arduino və digər mikrokontroller sadəcə 3 rəqəmsal pin isitfadə edərək ekranın tam idarəsinə icazə verən TM6138 istifadə edilir.
Kitabxana 7-segment ekran üzərində tam bir idarə təmin edəcək (alfanümerik mətin göstərmə qabiliyyəti təmin edər), 8 LED və klavyaturanın vəziyyətini oxuyacaqdır.
7-segment ekranların yanında, ayrı ayrı idarə ediləbilən 8 ədəd 3mm LED və 8 ədəd buton vardır.
TM6138 IC ilə də idarə edilir və bu sayədə artıq rəqəmsal pin lazım olmadan idarə ediləbilər.
Standart 5 pinli header bağlantıları ilə, mikrokontroller asan bir interfeys təmin edir.
Kitabxana 7-segment ekran üzərində tam bir idarə təmin edəcək (alfanümerik mətin göstərmə qabiliyyəti təmin edər), 8 LED və klavyaturanın vəziyyətini oxuyacaqdır.
7-segment ekranların yanında, ayrı ayrı idarə ediləbilən 8 ədəd 3mm LED və 8 ədəd buton vardır.
TM6138 IC ilə də idarə edilir və bu sayədə artıq rəqəmsal pin lazım olmadan idarə ediləbilər.
Standart 5 pinli header bağlantıları ilə, mikrokontroller asan bir interfeys təmin edir.
Modulun Arduino ilə birlikdə asan isitfadəsi üçün xüsusi bir kitabxanası (HCTI6138) vardır.
Eyni zamanda bir Arduino'dan çoxlu modulları idarə etme bacarığına sahibdir.
Eyni zamanda bir Arduino'dan çoxlu modulları idarə etme bacarığına sahibdir.
Bağlantı Pinləri:
VCC -> + 5V
GND -> GND
STB -> PIN A7
CLK -> PIN A8
DIO -> PIN A9
Özəllikləri:
Məhsul kodu: HCMODU0095
Giriş Gərginliyi: 5V
Kontroller: TM1638
Ölçülər: 76 mm x 50 mm
Arduino Nümunə Kodu və Kitabxanası üçün klikləyin
