Teensy 4.1 İnkişaf Kartı - Headers

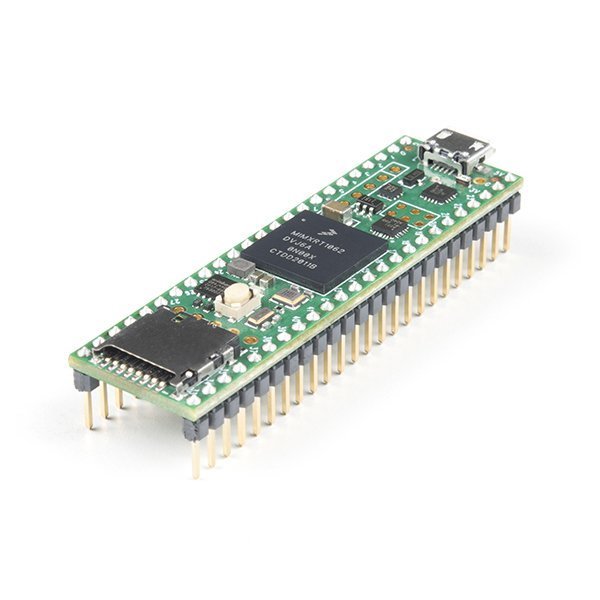

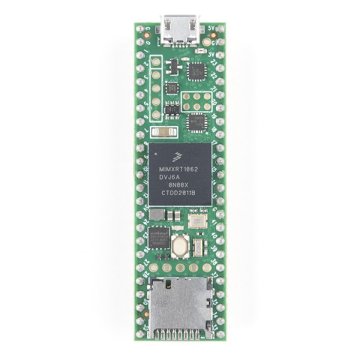

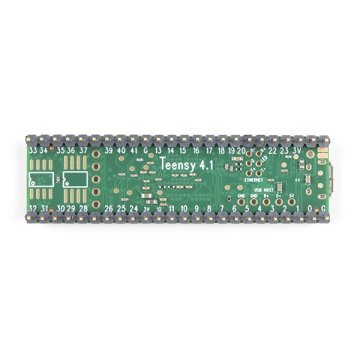

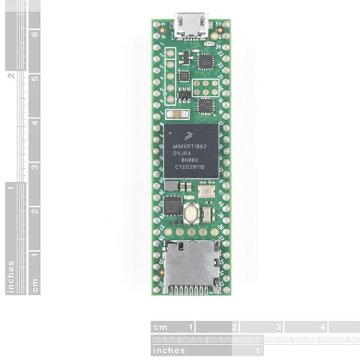

Teensy 4.1, günümüzün ən sürətli mikrokontroller-i olan NXP iMXRT1062 çipinə sahib 600MHz'də bir ARM Cortex-M7 prosessora sahibdir. Teensy 4.1, Teensy 3.6 ilə eyni ölçü və şəkilə sahibdir və Teensy 3.6'dəki pin funkisyalarının çoxu ilə uyğundur. Teensy 4.1'ın bu veriyasının ən yaxşı özəlliyi, əlavə olunmuş başlıqlar içərməsidir. Mümkün olduğu qədər tez başlamağınıza icazə verən heç bir lehimləmə ehtiyac olmayan versiyadır!
600 MHz'də işləyərkən, Teensy 4.1 təqribən 100mA cərəyan istifadə edir. Teensy 4.1, dinamik saat miqyaslama dəstəyinə təmin edir. Saat sürətinin dəyişdirilməsinin səhv baud sürətlərinə və digər problemlərə səbəb olduğu mikrokontrollerin əksinə, Teensy 4.1 aparat təminatı və Teensyduino'nun Arduino zamanlama funkisyaları üçün kodlama dəstəyi, dinamik olaraq sürət dəyişikliklərinə icazə verəcək şəkildə dizayn edilmişdir. Ardıcıl baud sürətləri, səs axış nümunə sürətləri və delay () və millis () kimi Arduino funksiyaları və IntervalTimer və elapsedMillis kimi Teensyduino'nun uzantıları, CPU sürəti dəyişdirirkən düzgün işləməyə davam edər. Teensy 4.1 ayrıca bir güc bağlama özəlliyi təmin edir. Açma / Bağlama pininə bir buton bağlayaraq, 3.3V güc qaynağı, butona 5 saniyə basılı tutularaq tamamilə deaktif olabilir ve butona basılaraq təkrar aktiv olabilir. Bir sikkə (dəmir pul) hüceyrəsi VBAT'a bağlanarsa, Teensy 4.1'ın RTC'si güc gəlmədiyində də tarix və saat izləməyə davam edər.
ARM Cortex-M7, bir çoc güclü CPU özəlliyini həqiqi zamanlı bir mikrokontroller platformasına gətirir. Cortex-M7, iki sayımlı supermiqyaslı prosessordur, yəni M7, 600 MHz'də saat dövrü başına iki təlimat işlədəbilər! Əlbəttə, eyni anda iki dənə əməliyyat kompilyatorun sifariş təlimatlarına və qeydlərinə bağlıdır. İlk müqayisələr, Arduino tərəfindən tərtib edilən C ++ kodunun, tamsayılar və işarətçilər istifadə edərək sayısal olaraq ağır işləyərkən zamanın təqribən 40% ilə 50%'i arasında iki təlimata meyilli olduğunu göstərir. Cortex-M7, filial proqnozu istifadə edən ilk ARM mikrokontrollerdir. M4'də, bir çox filialın üç saat dövrü aldığı fırlanmalar və digər kodlar.
Tightly Coupled Memory, Cortex-M7'nin 64 bit genişliyində bir cüt data yolu istifadə edərək yaddaşa sürətli tək dövr olmağa icazə verən xüsusi bir özəllikdir. ITCM data yolu, təlimatları gətirmək üçün 64 bitlik bir yol təmin edir. DTCM data yolu əslində M7'nin eyni dövrdə iki ayrı yaddaş girişi əldə etməsinə icazə verən bir cüt 32 bit yoldur. Bu son dərəcə yüksək sürətli avtobuslar, digər yaddaş və çevrə komponetlərinə daxil olan M7'nin ana AXI data yolundan ayrıdır. Möhkəm bağlanmış yaddaş olaraq 512K yaddaşa daxil olabilər. Optimize olunmuş standartı ləğv etmək üçün əlavə açar sözlər əlavə etmədiyimiz zaman, Teensyduino avtomatik olaraq Arduino əsas kodunuzu ITCM'yə və malloc olmayan bütün yaddaş istifadələrini sürətli olaraq DTCM'yə trasfer edər. Möhkəm bağlanmış data yollarında daxil olunmayan yaddaşa, ətraf komponentlər tərəfindən DMA girişi üçün optimiz olunmuşdur.
Teensy 4.1'in Cortex-M7 prosessoru, həm 64 bit "cüt" həm də 32 bit "sürüşən nöqtə" dəstəkləyən bir sürüşən nöqtə vahidi (FPU) içərir. M4'ün Teensy 3.5 və 3.6'dakı FPU'su və ayrıca Atmel SAMD51 çipləri ilə yalnızca 32 bit float, aparat təminatı sürətləndirilmişdir. Log (), sin (), cos () kimi cüt, cüt funksiyaların hər hansı bir şəkildə istifadəsi, yavaş kodlama tətbiq olunan riyaziyyat mənasına gəlir. Teensy 4.1, bütün bunları FPU aparat təminatı ilə edir.
Özəllikləri:
Özəllikləri:
600 MHz'de ARM Cortex-M7
1024K RAM (512K möhkəm bağlanmışdır)
8 Mbyte Flash (64K bərpa və EEPROM emulyasiya üçün ayrılmışdır)
USB Ana Kompüter Bağlantı Nöqtəsi
2 çip Artı Program Yaddaşı
55 Toplam I / O Pini
3 CAN Datayolu (CAN FD ile 1)
2 I 2 S Rəqəmsal Səs
1 S / PDIF Rəqəmsal Səs
1 SDIO (4 bit) SD
3 SPI, hamısı 16 sözlük FIFO ilə
7 Alt SMT Ped Siqnalı
8 Ardıcıl bağlantı nöqtəsi
32 Ümumi məqsədli DMA kanalı
35 PWM pini
42 Breadboard Dostu I / O
18 Analoq giriş
Kriptoqrafik Sürətləndirmə
Təsadüfi ədəd generatoru
Tarix / saat üçün RTC
Programlanabilən FlexIO
Piksel İşləmə Ardıcıl Sıra
Periferik çarpaz tetikləmə
10/100 Mbit DP83825 PHY (6 iynəli)
microSD Kart Yuvası
Güc Açma / Bağlama
