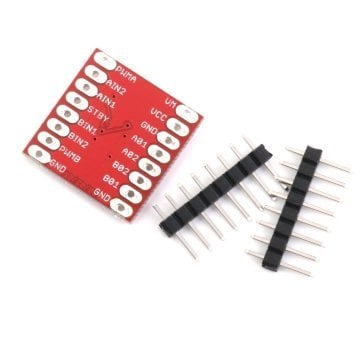

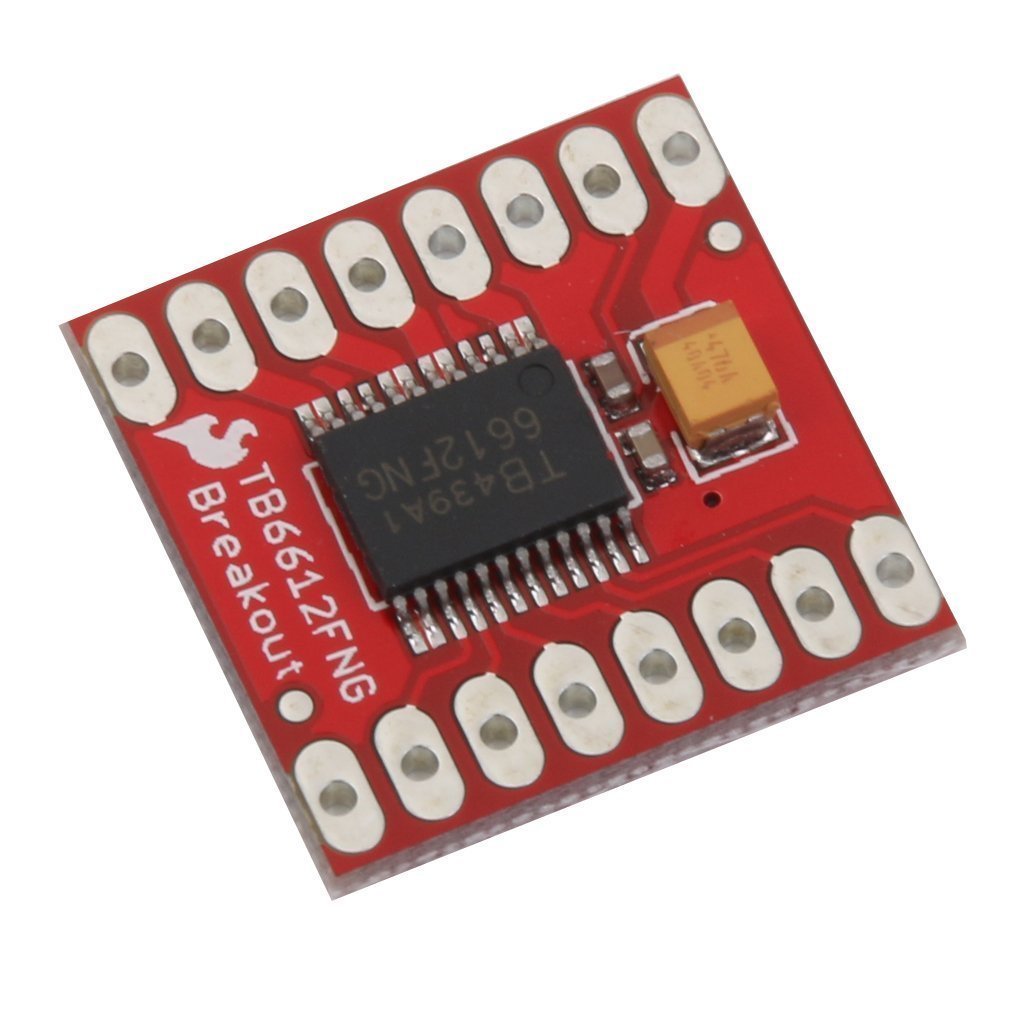

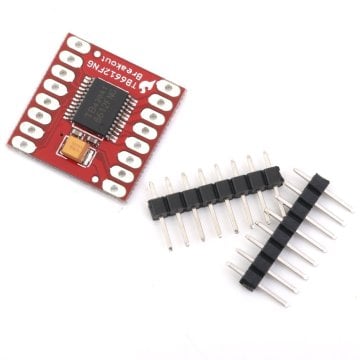

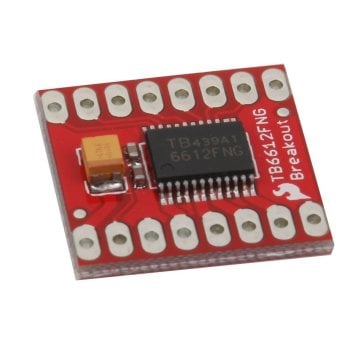

TB6612FNG Cüt Motor Sürücü Dövrəsi
5,70 AZN
TB6612FNG Cüt Motor Sürücü Dövrəsi
Toshiba TB6612FNG motor sürücü 1.2A davamlı, 3.2A anlıq cərəyanla iki DC motor idarə edəbilir.
İki motor çıxışı (A və B) ayrı ayrı idarə ediləbilər, her bir motorun sürəti 100kHz tezliyə qədər bir PWM giriş siqnalı ilə idarə edəbilərsiniz.
(Kiçik Motorları sürmək üçün 10kHz və ya 20 kHz yetərli olacaqdır.
Motoru gözləmə(standby) modunu aktiv etmək üçün, STBY pinini logic 1 (high) eləməyiniz lazımdır.
Giriş Gərginliyi (VCC) 2.7-5.5VDC aralığında olabilər.
Motor gərginliyi (VM) maksimum gərginlik 13V.
Kanal Başına çıxış cərəyanı 1.2A davamlı, kanal başına kısa bir müddət 3.2A anlıq) olaraq dizayn edilmişdir.
Motor gərginliyi (VM) maksimum gərginlik 13V.
Kanal Başına çıxış cərəyanı 1.2A davamlı, kanal başına kısa bir müddət 3.2A anlıq) olaraq dizayn edilmişdir.
Özəllikləri:
Motor Gərginliyi: 4.5 - 13.5 V
Lojik High Siqnalı: 2,7-5,5 V
Maksimum Çıxış Cərəyanı: 3,2 A (Kanal Başına)
Daimi Verəbiləcəyi Cərəyan : 1,2 A (Kanal başına)
Motor kanalları paralel olaraq bağlanaraq tək kanallı bir motor sürücü halana gətirilərsə daimi olaraq 2A çəkəbilər.
Maksimum PWM tezliyi: 100 kHz
Daxili termal bağlama dövrəsi
Giriş xətti üzərində sağlıqlı motor idarəsi üçün filtrləmə
Tərs gərginlik qoruması
TB6612FNG entegresi datasheeti-i üçün klikləyin
Lojik High Siqnalı: 2,7-5,5 V
Maksimum Çıxış Cərəyanı: 3,2 A (Kanal Başına)
Daimi Verəbiləcəyi Cərəyan : 1,2 A (Kanal başına)
Motor kanalları paralel olaraq bağlanaraq tək kanallı bir motor sürücü halana gətirilərsə daimi olaraq 2A çəkəbilər.
Maksimum PWM tezliyi: 100 kHz
Daxili termal bağlama dövrəsi
Giriş xətti üzərində sağlıqlı motor idarəsi üçün filtrləmə
Tərs gərginlik qoruması
TB6612FNG entegresi datasheeti-i üçün klikləyin
