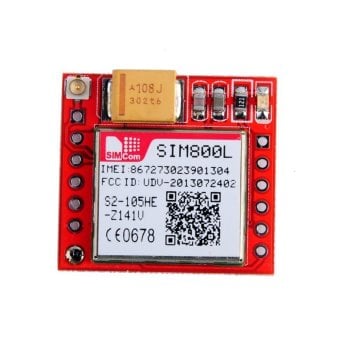

SIM800L Mini GSM/GPRS Modulu - IMEI Qeydiyyatlı
Arduino və Raspberry Pi kimi təkmilləşdirilmiş kartlarınız ilə GSM xəbərləşmə və GPRS özəlliklərini istifadə etməyinizi təmin edən, SIM800L modula sahib inkişaf kartıdır. Bu kartı istifadə edərək SMS göndərə-alabilər, mövqe (location) izləmə edəbilər hətta öz cib telefonunuzu belə hazırlayabilərsiniz! Kart üzərindəki SIM800L modulu, GSM xəbərləşmə və GPRS alıcısı vəzifələrini öhdəsinə götürür.
SIM800L, GPRS ötürməsi, SMS göndərib almağı və səsli zəng eləməni və almağı təmin edən minyatur bir hüceyrə moduldur.
Aşağı maliyyətli və az yer tutan və dört bant tezlik dəstəyi, bu modulu uzun diapazonlu bağlantı tələb edən hər hansı bir layihə üçün mükəmməl bir həlldir. Enerjini verdikdən sonra hüceyrə network-u axtarır və avtomatik olaraq hesab açar.
Daxili LED bağlantı vəziyyətini göstərir. (şəbəkə tutma sahəsi yox - sürətli yanıb sönür, hesab açıldı - yavaş yanıb sönür)
Qeyd: Sim modul AT komutları (commands) ilə əlaqə qurulmamasında cavab olaraq sual işarəsi gəlməsi halında bu əməliyyatları sırası ilə 115200 baud rate edərək əməliyyat nəticəsi Arduino və sim800 modulunu Reset-ləyərək 9600 da istifadə edəbilərsiniz.
Qeyd: Sim modul AT komutları (commands) ilə əlaqə qurulmamasında cavab olaraq sual işarəsi gəlməsi halında bu əməliyyatları sırası ilə 115200 baud rate edərək əməliyyat nəticəsi Arduino və sim800 modulunu Reset-ləyərək 9600 da istifadə edəbilərsiniz.
Qeyd: SIM800 modulu baza stansiyaları ilə bağlantı qurarkən yüksək miqdarda cərəyan çəkməkdədir, buna görə qidalanma çox vacib rol oynamaqdadır, əgər modulu birbaşa Arduino ilə qıdalandırırsanızsa əsasən modul işləməyəcək və ya stansiya ilə əlaqə qurmayacaqdır. Buna görə saytımızdan satın alabiləcəyiniz uyğun qiymətli LM2596 kimi gərginlik requlyatorları ilə sabit bir cərəyan ilə qidalanmalıdır. Modül 3.7 mAh - 4.2 mAh cərəyan çəkməkdədir və bu cərəyanın stabil olması şərtdir. Əgər istifadə etdiyiniz sim kart GSM Operatoru ilə əlaqə qurabilmirsə problem böyük bir ehtimalla qidalanmadan qaynaqlanır. Ayrıca istifadə etdiyiniz sim kartın Pin Kodu bağlı olmalıdır.
Özəllikləri:
Giriş Gərginliyi: 3.8V - 4.2V
Tövsiyə Edilən Gərginlik: 4V
Sleep Modu: <2.0mA
Boş Mod: <7.0mA
GSM Tranferi (ortalama): 350 mA
GSM Tranferi (peek): 2000 mA
Modul Ölçüsü: 25 mm x 23 mm
İnterfeys: UART (maks. 2.8V) və AT komutları (commands)
SIM kart soketi: microSIM (alt tərəf)
Dəstəklənən Tezliklər: Dörtlü Bant (850/950/1800/1900 MHz)
Antena bağlantısı: IPX
Vəziyyət Siqnalı: LED
İşləmə Temperatur Aralığı: -40°C ilə + 85°
ATE0
AT+IPR=9600
ATE0&W
Bütün baud rate işləməsi üçün veriləcək kod
AT+IPR=0

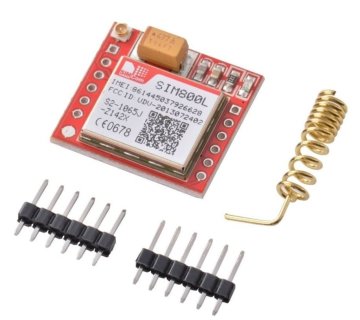

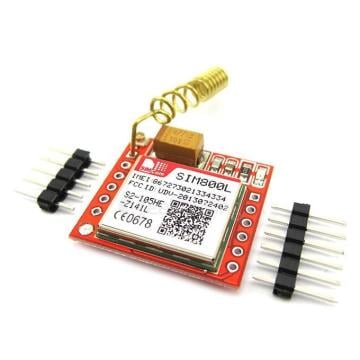

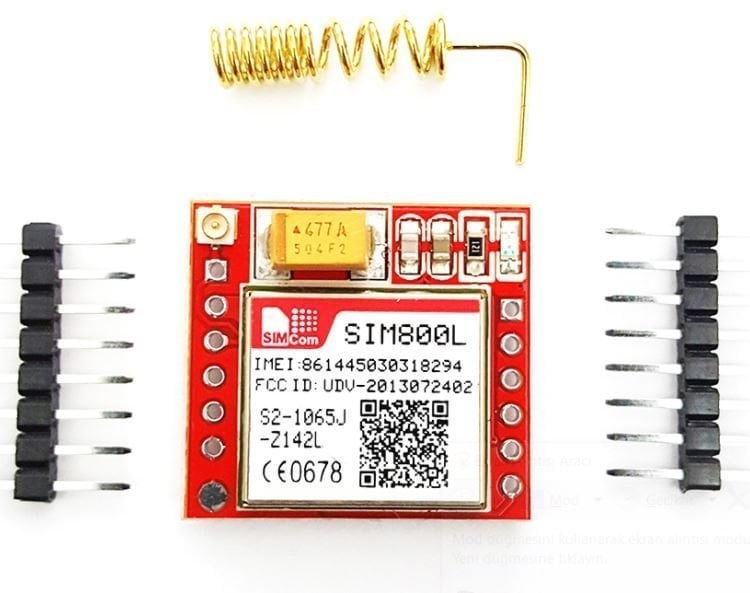

Dəstin İçindəkilər:
1 Ədəd SIM800L modul (IMEI Qeydiyyatlı)
1 Ədəd Gold pin headers
1 Ədəd Antena
Pin Bağlantıları:
Pin (Sol):
RING (PBC-də işarələnməyib, əvvəlcə yuxarıdan, kvadrat) - Zəng qəbul edərkən Low vəziyyət
DTR - Yuxu (Sleep) modu. High vəziyyətində default (Modul yuxu rejimində, serial rabitəsi söndürülüb). LOW-a qurduqdan sonra modul açılacaq.
MICP, MICN - mikrofon (P + / N -)
SPKP, SPKN - speaker (P + / N -)
Pin (Sağ):
NET - antena
VCC - gərginlik
RESET - reset
RXD - serial xəbərləşmə
TXD - serial xəbərləşmə
GND - torpaq
Nümunə Kodlar və Kitabxana üçün klikləyin
