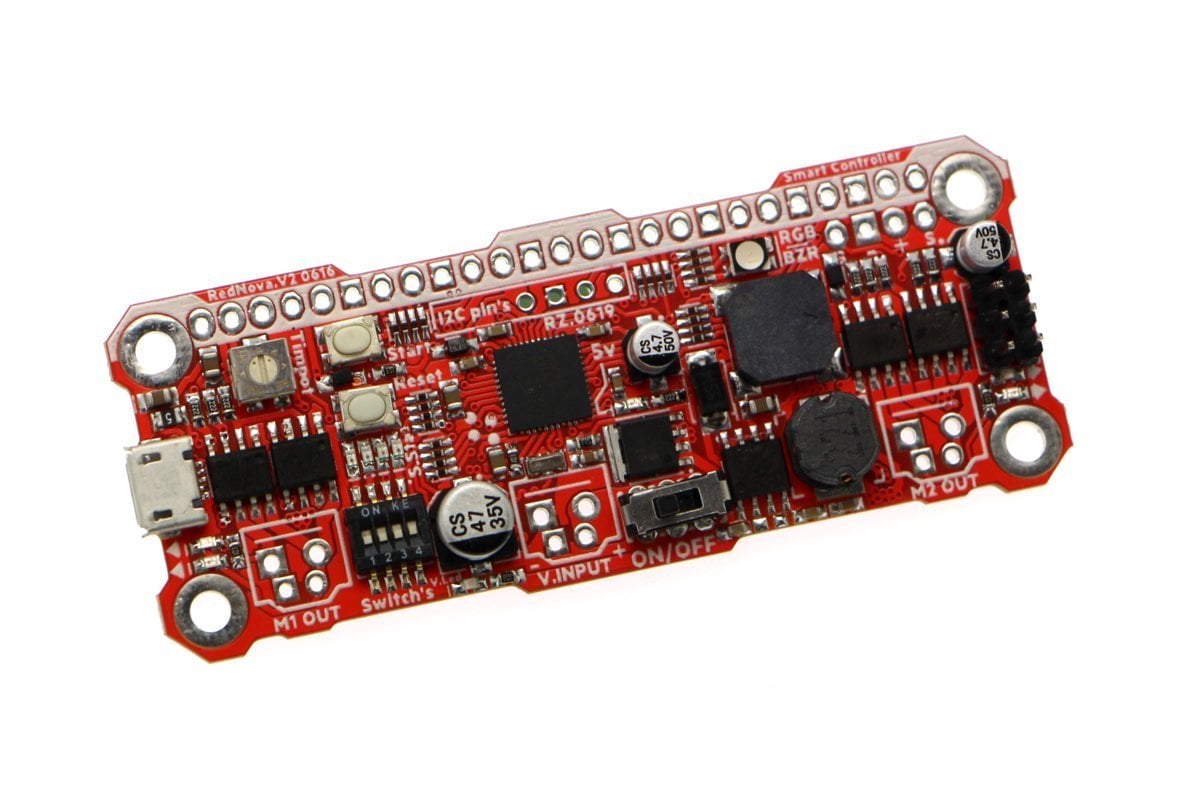

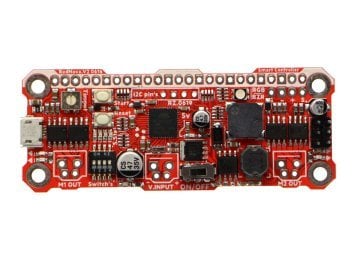

RedNova Arduino əsaslı təkmilləşdirilimiş bir robot kartıdır, gücü ölçüsüylə tərs olan bu kart Robotzade komandası tərəfindən profesional bir şəkildə robotunuzu idarə etməyiniz üçün dizayn edilmişdir.
RedNova prosessor gücünü RZ-Core Mcu kartından alır. Bu kart Atmega32U4 Mikrokontrolleri istifadə edir və içində Arduino ilə uyğun Leonardo Bootloader’ı yüklü olaraq göndərilir.
Özünə məxsus kitabxanası ilə kartın bütün özəlliklərini daha asan bir şəkildə istifadə edəbilərsiniz.
Təkmilləşdirilmiş xüsusi kodları ödənişsiz olaraq kartı satın alanlarla paylaşılacaqdır.
Qeyd: RoboChallenge 2018 Ruminiya Robot Yarışında Avropa Birincisi olan Robot komandası bu kartımızı istifadə etmişdir.
Qeyd: RoboChallenge 2019 Ruminiya Robot Yarışmasında Avropa Üçüncüsü olan Robot komandası bu kartımızı istifadə etmişdir.
Sizdə dərəcə almaq üçün RedNova Robot Nəzarət Kartımızı istifadə edərək uğur əldə bilərsiniz.
Bu kart ilə yarışlara uyğun profesional robot layihələri hazırlaya bilərsiniz.
Rəqiblərinizdən hər zaman iləridə olmaq istəyirsənizsə sizində seçiminiz RedNova Təkmilləşdirilmiş Robot İdarəetmə Kartı olmalıdır.
Robot kartımız bütün robot yarışlarına uyğun olaraq istehsal edilmişdir, üzərinə taxabiləcəyiniz başlatma modulu ilə uzaqdan durdurma və başlatmanı rahatlıqla edəbilərsiniz.
Başlatma moduluna baxmaq üçün klikləyin.
Qeyd: Bütün Robot Yarışmalarına üçün uyğundur.
Qeyd: Həm 5 V həmdə 12 V bütün sensorlarınızı bu kart ilə birlikdə rahatlıqla istifadə edəbilərsiniz.

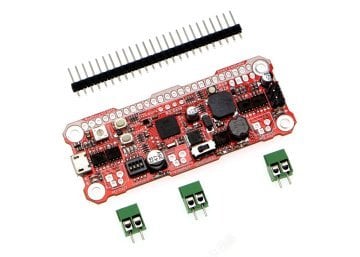

Dəstin İçindəkilər:
RedNova Təkmilləşdirilmiş Robot Nəzarət Kartı (R&D komandamızın nəzarətindən və testindən keçmişdir)
1x40 Pin Erkək Header (Sensorları bağlamaq üçün istifadə edəbilərsiniz)
3 Ədəd 2'li Yaşıl Klemens
Mikro USB Kabel (Kartı kompüterə bağlayıb programlaşdırabilərsiniz)

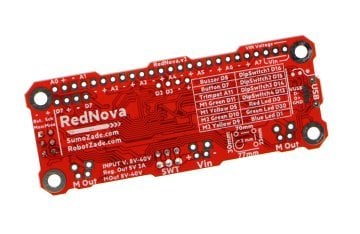

İstifadə və Pin Sxemi (Təkmilləşdirilmiş Xüsusi Kodlar maildən göndərilir)
7.5 Amper x 2 Toplamda 15A Çıxış
Tərs gərginlik, USB və qısa dövrə qorumaları mövcuddur.
5V regulyatorun cərəyanı 2 Amperdir. (Qısa dövrə qorumalıdır)
2 Ədəd motor sürücü nəzarəti mövcuddur. Motor sürücülərin hər biri 7.5 Amper çıxış verməkdədir. Toplamda 15 Amper təmin olunabilər.
1 Ədəd istifadəçi butonu mövcuddur.
4 Ədəd 2 istiqamətli dipswitch mövcuddur. (Taktikaları bu switch sayəsində seçəbilərsiniz)
1 Ədəd RGB istifadəçi LED-i mövcuddur.
I2C və Serial port pinləri istifadə olunabilər vəziyyətdədir
Bluetooth, Təcil sensoru və LCD ekran bağlayabilərsiniz
11 Ədəd boş pin mövcuddur.
Ölçüsü: 77 mm x 30 mm x 9 mm.
Ağırlıq: 10 qram
Qeyd: OLED Ekran və Təcil Sensoru Taxabilərsiniz.
Xətt İzləyən Robot
Ərazi Robot Layihəsi
Manedən Qaçan Robot
Labirent Robot
Yanğın Söndürmə Robot
İşıq İzləyən Robot
Robot Qol
Bluetooth İdarəetməli Layihələr
Və daha bir çox layihənizi həyata keçirəbilərsiniz.
MicroZade gücünü USB üzərindən və ya xarici güc qaynağından alabilər.
Xarici güc qaynağı AC-DC adapter olabiləcəyi kimi batareya da olabilər.
Kartın işləməsi üçün daimi olaraq USB'nin bağlı olması şərt deyil.
Kart sadəcə adapter və ya batareya ilə işləyəbilər.
Bu sayədə kart kompüterdən asılı olmayaraq işləyəbilər.
Xarici güc qaynağı olaraq 7 V - 40 V arası istifadə olunabilər.
Robot kartının üzərindəki mikrokontroller işləmə gərginliyi 5V'dur.
Güc soketi üzərindən verilən 7-40 V arası gərginlik kart üzərində olan gərginlik regulyatoru ilə 5V'a düşürülərək karta dağılır. 7.4V - 11.1V - 14.8V - 18.5V - 22.2V bütün Li-Po batareyalar ilə istifadəyə uyğundur.
2.5 KB SRAM və 1 KB EEPROM'u mövcuddur.
2 Ədəd 7.5 A motor sürücü mövcuddur. Yükdə verəbildiyi cərəyan 15 A qədər çıxabilər.
Motor çıxışlarında qısa dövrə qoruma mövcuddur.
Motor1> D5-D6, Motor2> D9 - D10 pinlərinə bağlıdır.
Requlyator:
7-40 V aralığında 2 Amper çıxış verəbilən regulyator dövrəsi mövcuddur.
Xarici güc qaynağını tərs taxdığınızda kart özünü qorumaya alacaqdır.
Əlavə olaraq kart üzərindəki 5V xəttində qısa dövrə olduğunda da kart özünü qorumaya alacaqdır.
Buton:
1 Ədəd buton mövcuddur. Buton D7 pininə bağlıdır.
LED:
1 Ədəd RGB istifadəçi LED-i mövcuddur. LED D0 - D30 və D1 pinlərinə bağlıdır.
Disswitch:
4 Ədəd 2 istiqamətli dipswitch mövcuddur. (DipSwitch1) DS1-D16, DS2-D15, DS3-D14, DS4-D13 pinlərinə bağlıdır.
