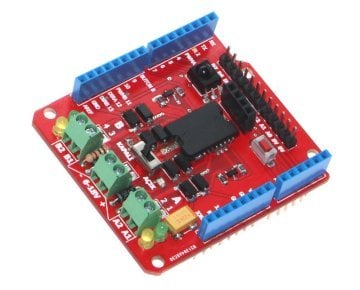

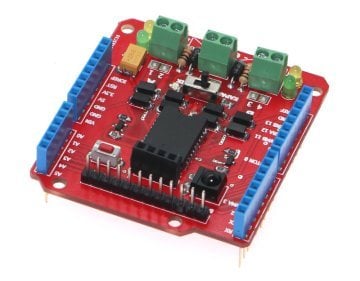

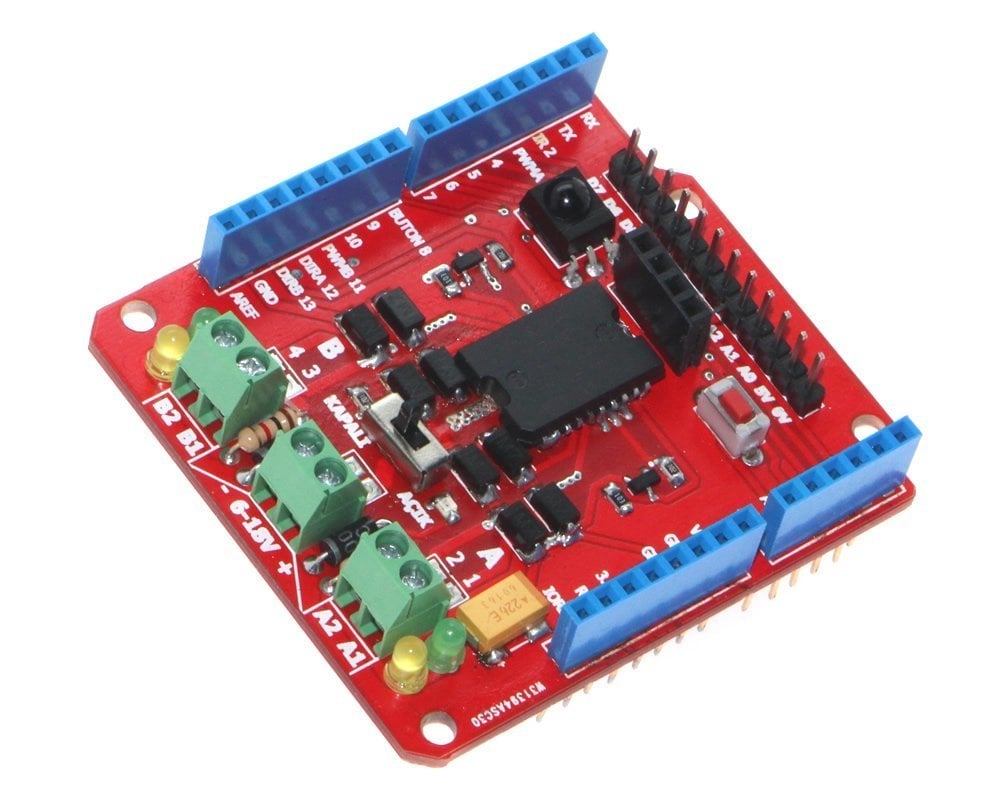

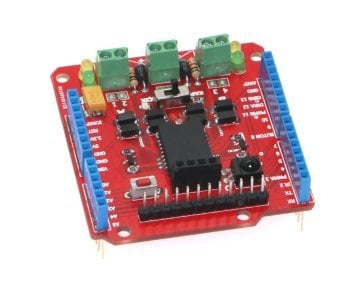

MotoZade Motor Sürücü Kartı
32,77 AZN
MotoZade Motor Sürücü Kartı
Bir çox robot layihələrinizdə isitfadə edəbiləcəyiniz, arduino kartlarla birbaşa uyğun iki motoru birbirindən asılı olmayaraq sürəbilən təkmilləşdirilmiş bir motor sürücü kartıdır.
Bu kart ilə Xətt İzləyən Robot, Mini Sumo Robot, Maneədən Qaçan Robot, İşıq İzləyən Robot, Mobil Robot onlarca robot layihənizi həyata keçirəbilərsiniz.
Robot kartının üstündə olan Bluetooth pinləri yardımıyla robotunuzu telefon və ya tabletiniz ilə xəbərləşdirərək robotunuzun bütün idarəsini uzaqdan edəbilərsiniz.
Motozade shield, Arduino üçün istifadəsi iolduqca asan bir motor nəzarət kartıdır.
Arduino kartı ilə bir araya gəldiyində RC maşınlar, mobil və ya otonom robotlar kimi layihələr üçün mükəmməl bir platforma əmələ gətirir.
Arduino kartı ilə bir araya gəldiyində RC maşınlar, mobil və ya otonom robotlar kimi layihələr üçün mükəmməl bir platforma əmələ gətirir.
Motozade’nin mərkəzində L298 motor sürücü kontroller mövcuddur.Bu kontroller içərisində 2 ədəd tam "H körpüsü” mövcuddur. Buna görə 2 ədəd DC motora birbirindən asılı olmayaraq istiqamət və sürət tənzimi edəbilərsiniz və 1 ədəd step motor sürəbilərsiniz.
Özəllikləri:
6 V - 15 V arası işləmə gərginliyi, (18 V maks)
2 Ədəd DC motor və ya 1 ədəd step motor sürəbilməkdədir.
Kanal başı 2 Amper maksimum çıxış təmin edəbilər.
Tərs gərginlik qoruması mövcuddur.
Motor istiqamət LED-ləri vardır.
Asan bağlantı üçün boltlu klemensler və ya erkək pin istifadəsi mövcuddur.
1 Ədəd istifadəçi butonu vardır.
1 Ədəd infraqırmızı alıcı vardır.
Açma bağlama açarı vardır.
Bütün sürücü xəttləri diyotlar ilə tərs istiqamətli EMF(elektro motor qüvvə) dən qoruyur.
QTR-8A - QTR-8RC və ya MZ80 kimi sensorlar və servoların bağlanması üçün erkək pinlər mövcuddur.
Arduino Uno, Leonardo, Mega kimi modellər ilə uyğundur.
Bluetooth modulu və bənzər xəbərləşmə növünü istifadə edən modullar üçün bağlantı pini mövcuddur.
A kanalına bağlı motoru idarə etmək üçün D12 və D3 pinlərini istfadə eləməyiniz lazımdır.
D12 pini A kanalındaki motorun istiqamətini müəyyən edir.
D3 pinindən isə AnalogWrite əmri ilə alacağınız PWM siqnalı ilə A kanalındakı motorun sürətini idarə edəbilərsiniz.
D12 pini A kanalındaki motorun istiqamətini müəyyən edir.
D3 pinindən isə AnalogWrite əmri ilə alacağınız PWM siqnalı ilə A kanalındakı motorun sürətini idarə edəbilərsiniz.
B kanalına bağlı motoru idarə etmək üçün isə D13 və D11 pinlərini istifadə eləməyiniz lazımdır.
D13 pini B kanalındaki motorun istiqamətini müəyyən edir.
D11 pinindən isə AnalogWrite əmri ilə alacağınız PWM siqnalı ilə B kanalındaki motorun sürətini idarə edəbilərsiniz.
D13 pini B kanalındaki motorun istiqamətini müəyyən edir.
D11 pinindən isə AnalogWrite əmri ilə alacağınız PWM siqnalı ilə B kanalındaki motorun sürətini idarə edəbilərsiniz.
Buton D8 pininə bağlıdır. Yaxşı işləməsi üçün kod olaraq pull-up aktiv edilməlidir.
İnfraqırmızı alıcı isə D2 pininə bağlıdır.
