MCP4725 I2C DAC Breakout Modulu
MCP4725, uçucu olmayan (EEPROM) 12-kanallı buffer gərginlik çıxış DAC’dır. İstifadəçi register bitini (2) və uçucu olmayan EEPROM (14-bit) yaddaşında saxlayan DAC giriş datasını (12) konfiqurasiya edər. Konfiqurasiya Register bitlərini tənzimləyərək DAC normal mod və ya güc qənaəti bağlma modu olaraq konfiqurasiya ediləbilər. Alət iki kabelli I2C-ilə uyğun ardıcıl intefeysə və 2,7V-5,5V gərginlik aralığında işləyən tək qaynaq istifadə edir.
Bir mikro kontrollerdən analoq gərginlik çıxartmaq istədiyinizdə, MCP4725 bunu eləməyinizə icazə verəcək DAC'dir CJMCU-MCP4725, I2C idarəetməli bir Rəqəmsal Analoq Dönüşdürücü (DAC) 'dür. Bir DAC sizə icazə verir! Mikro kontroller üzərindəki I2C interfeysi kimi rəqəmsal bir qaynaqdan sinüs dalğası kimi analoq siqnal göndərir. Rəqəmsal analoq dönüşdürücülər səs əmələ gətirmə, musiqi alətləri və digər yaradıcı layihələr üçün olduqca yaxşıdır.

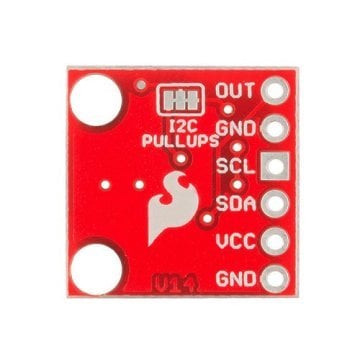

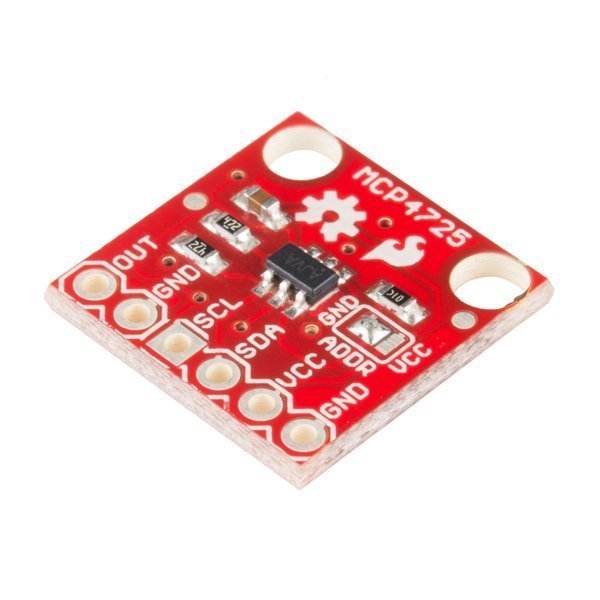

CJMCU-MCP4725 Breakout'unun bu versiyası, IC izi, I2C pin çıxışı daxil olmaq üzərə, kart ilə əlaqəli bir neçə problemi həll edir, layihələrinizə daha yaxşı uyğun olması üçün ümumi kart ölçülərini dəyişdirir və bir neçə daha kiçik dəyişikliklər edər. Bu kartı, bir osiloskop və ya başqa hər hansı bir cihaza bağlamaq üçün GND və Signal OUT pinləri də daxil olmaq üzərə MCP4725'ə daxil olmağınız və istifadə eləməyiniz lazım olan hər pini hissələrə bölür. Ayrıca kart üzərində SCL, SDA, VCC və təməl I2C pin çıxışları üçün digər GND’lər vardır. Ayrıca, bir data yolu üzərində birdən artıq MCP4725'ə sahib olmaq istəyirsinizsə, bu kartdakı pull-up resistorları sıradan çıxardabilər, bunu eləmək üçün təlimatlar və məsləhət üçün aşağıdakı Fayllar bölümündəki Bağlantı Təlimatına baxın.
Özəllikləri:
12-Bir çözünürlükI2C İnterfeys (standart, sürətli və yüksək sürət dəstəkli)
Kiçik paket
2.7V-5.5V Enerji
İ. EEPROM-mağaza tənzimləmələri
