KK2.1.5 EVO Uçuş Nəzarət Kartı
121,25 AZN
KK2.1.5 EVO Uçuş Nəzarət Kartı

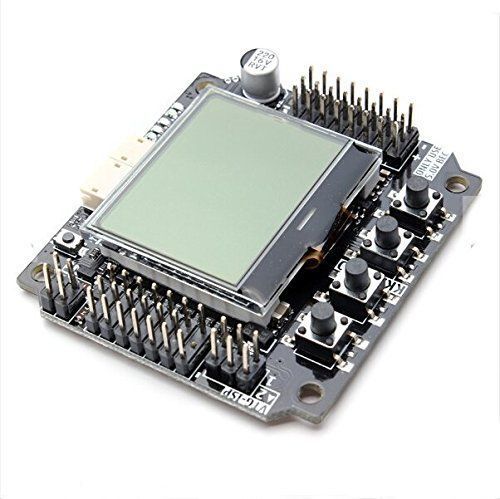

KK2.1 EVO, KK2.1.5 kontrol kartının təkmilləşdirilmiş versiyasıdır. KK2.1.5 ilə eyni proqramı işlədən bu kart, daha böyük LCD ekran, ikinci bir mikrokontroller sayəsində SBUS, DSM2/DSMX peyk və DMSS peyk alıcı bağlantısı dəstəyi kimi əlavə özəlliklərə sahibdir.
KK2.1 EVO Kontrol Kartı İstifadəsi:

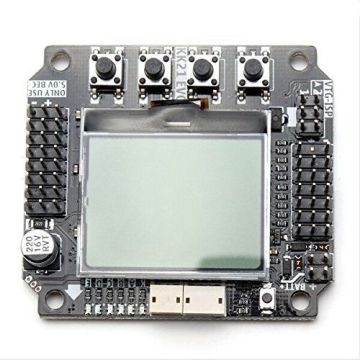

Kart üzərində bir ədəd qırmızı, beş ədəd mavi LED mövcuddur.
Qırmızı rəngli LED, ana ATmega644PA mikrokontroller bağlanmışdır.
Digər beş ədəd mavi rəng isə yardımcı mikrokontrollerə bağlanmışdır və bu mikrokontroller SBUS/peyk alıcılarınızı ana kontrollerə bağlamağınız üçün lazım olan dönüşüm işini həyata keçirir.
Mavi LED'lərin hər birisi A, B, C, D və E hərfləri ilə göstərilmişdir və istifadə etmək istədiyiniz alıcı növünə görə aşağıdakı cədvələ görə kart üzərindəki butona basaraq tənzimləməniz lazımdır.
Qırmızı rəngli LED, ana ATmega644PA mikrokontroller bağlanmışdır.
Digər beş ədəd mavi rəng isə yardımcı mikrokontrollerə bağlanmışdır və bu mikrokontroller SBUS/peyk alıcılarınızı ana kontrollerə bağlamağınız üçün lazım olan dönüşüm işini həyata keçirir.
Mavi LED'lərin hər birisi A, B, C, D və E hərfləri ilə göstərilmişdir və istifadə etmək istədiyiniz alıcı növünə görə aşağıdakı cədvələ görə kart üzərindəki butona basaraq tənzimləməniz lazımdır.
A: Standart PWM alıcı, yardımcı mikrokontroller qapalı
B: DSM2 peyk alıcı
C: DSMX peyk alıcı
D: SBUS alıcı
E: DMSS peyk alıcı
Kartın üzərindəki butona uzun müddət basdığınızda isə, SBUS/peyk alıcınızı bağlayacağınız AUX kanalını seçmə moduna girmiş olursunuz:
A: AUX 5
B: AUX 6
C: AUX 7
D: AUX 8
E: Etibarsız/ İstifadədən kənar
Alıcı Bağlantıları:
SBUS/PWM alıcınız üçün pultunuzun təlimatlarını izləyin.
DSM2/DSMX alıcılarınızı əlaqələndirmək üçün əvvəlcə alıcını KK2.1 EVO kartınıza taxın, "DSM2/DSMX BIND" yazılı porta jumper və ya bind plug taxın.
Karta güc verdiyinizdə alıcınızın işığının sürətli şəkildə yanıb sönməsi, əlaqələndirmə moduna uğurla keçdiyini göstərməkdədir.
DMSS peyk alıcınızı bağlamadan əvvəl pultunuz ilə əlaqələndirin (pultunuzdan XBUS modunu bağlamağınız lazımdır).
Eyni anda birdən artıq fərqli növdə alıcı bağlamağınız kartın işləməməsinə səbəb olacaqdır.
Eyni anda birdən artıq fərqli növdə alıcı bağlamağınız kartın işləməməsinə səbəb olacaqdır.
KK2.1 EVO Kontrol Kartı Özəllikləri:
Ana Mikrokontroller: Atmega644 PA
Gyro / Acc: 6050MPU
Giriş Gərginliyi: 4.8V - 6V
AVR İnterfeysi: Standart 6 pin
Alıcı Siqnalı: 1520us (5 kanal)
Kontrol Kartına Transfer Edilən Siqnal: 1520us

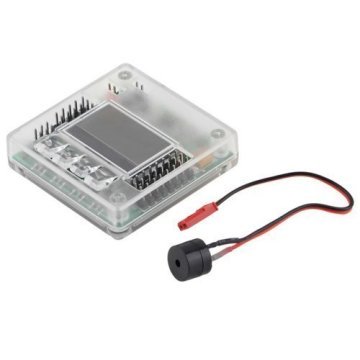

Dəstin İçindəkilər:
1 Ədəd KK2.1 EVO kontrol kartı
1 Ədəd Buzzer
Dəstin İçindəkilər:
1 Ədəd KK2.1 EVO kontrol kartı
1 Ədəd Buzzer
