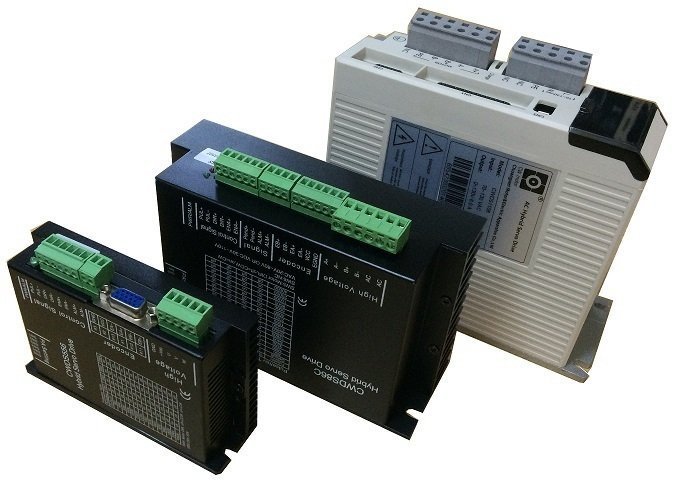

CWDS2208 Enkoderli Step Motor Sürücüsü 220V
947,08 AZN
CWDS2208 Enkoderli Step Motor Sürücüsü 220V
Enkoderli Step Motorları istifadə etmək üçün lazım olan keyfiyyətli və üstün performanslı Enkoderli Step Motor Sürücüsü modelimizdir.
CNC Routerlar üçün lazım olan ALARM istifadəsi, bütün hibrit servo sürücülərin ALM + ve ALM - çıxışları körpülənir. ALM - ucu güc qaynağı - çıxışına bağlanır, ALM + ucu E-Stop girişinə bağlanır. Oxlardakı motorlardan hər hansı biri alarma düşdüyündə siqnal E-stop'a gələcək və mach3 emergency stop edəcəkdir. Güc qaynağından gələcək siqnalın ox nəzarət kartının qəbul edəbiləcəyi şəkildə 5 V və ya 24 V olmasına diqqət edilir.
Ətraflı məlumat üçün klikləyin
PLC-lərdə girişler + olduğu üçün ALM + lar hamısı bərabər PLC BESLEME 24 V +, ALM - lər birləşib alarm üçün seçilən input girişinə bağlanacaq.
Jumper tənzimləmələri təhlükəsizlik üçün sürücü bağlıykən edilməlidir.
Sürücülərin olduğu pano metal hissəsinə mütləq şəkildə torpaqlama edilməlidir.
PLC, Arduino, Ox nəzarət kartı və ya xüsusi dizaynlı kartlarda mütləq şəkildə PULSE və DIR siqnalları 5 V olaraq göndərilməlidir.
Mənfi və ya müsbət sürmədə tək-tək dağıtılacaq PULSE və DIR kabellərinə siqnal 5 V üzərində isə resistor girilməlidir. Məsələn: 24 V üçün 1.8KΩ-dur.
Sarı: A-
Qara: B+
Qırmızı: B-
Mavi: V
Qara: W
86BHH114-450p-40Mp PR001, 45 PR004, 70
86BHH150-600-40Mp PR001, 40 PR004, 70
Özəllikləri:
Sürücülərin olduğu pano metal hissəsinə mütləq şəkildə torpaqlama edilməlidir.
PLC, Arduino, Ox nəzarət kartı və ya xüsusi dizaynlı kartlarda mütləq şəkildə PULSE və DIR siqnalları 5 V olaraq göndərilməlidir.
Mənfi və ya müsbət sürmədə tək-tək dağıtılacaq PULSE və DIR kabellərinə siqnal 5 V üzərində isə resistor girilməlidir. Məsələn: 24 V üçün 1.8KΩ-dur.
4 Kabel Motor Bağlantısı (CWDS86C / CWDS1108)
Mavi: A+Sarı: A-
Qara: B+
Qırmızı: B-
3 Kabel Motor Bağlantısı (CWDS556)
Sarı: UMavi: V
Qara: W
CWDS1108 sürücülər ilə əlaqəli olaraq fabrikin icazə verdiyi maksimum güc parametr tənzimləmələri aşağıdakı kimidir.
86BHH76-380p-40Mp PR001, 25 PR004, 5086BHH114-450p-40Mp PR001, 45 PR004, 70
86BHH150-600-40Mp PR001, 40 PR004, 70
Özəllikləri:
