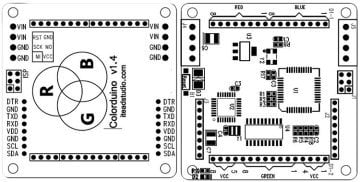

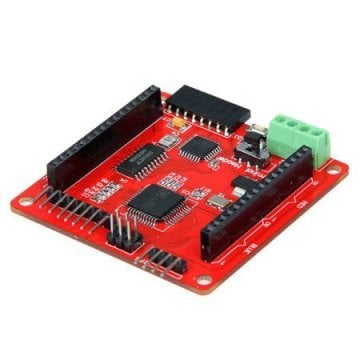

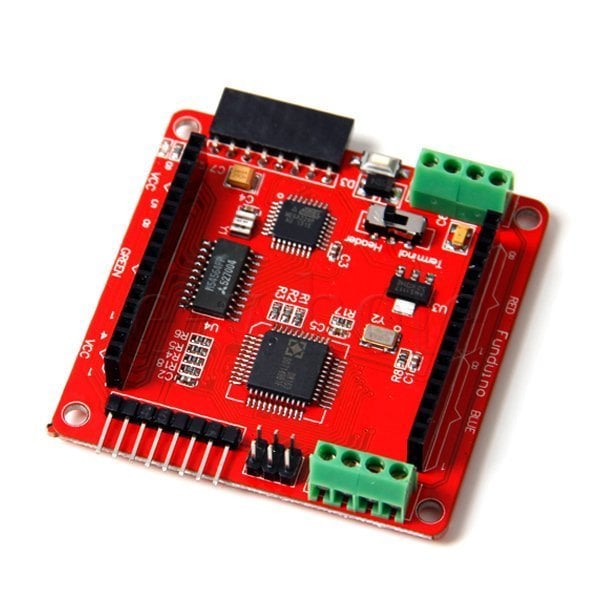

Colorduino - 8x8 RGB LED Matrix Driver Kartı
Arduino üzərində 8x8 RGB LED matrix'i sürmək üçün yetərli pin və yetərli çıxış cərəyanı mövcuddur.
Buna görə xarici LED matrix sürmə dövrələrinə ehityac vardır. Colorduino; Arduino Uno uyğun 8x8 RGB LED matrix sürücüdür.
Buna görə xarici LED matrix sürmə dövrələrinə ehityac vardır. Colorduino; Arduino Uno uyğun 8x8 RGB LED matrix sürücüdür.
Colorduino üzərində olan DM163 sabit cərəyan sürücüsünün aparat təminatı PWM özəlliyi mövcuddur.
Bu da hər qırmızı, yaşıl və mavi kanala 8-bit PWM tətbiqinə imkan verir.

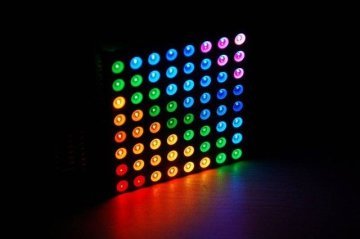

Bunun nəticəsi olaraq hər piksel üçün 16 milyon fərqli rəng seçimi hazırlaya bilərik
Bu da hər qırmızı, yaşıl və mavi kanala 8-bit PWM tətbiqinə imkan verir.
Bunun nəticəsi olaraq hər piksel üçün 16 milyon fərqli rəng seçimi hazırlaya bilərik
Kart bir-birinə taxılabilər şəkildə hazırlanmışdır. Yəni birdən artıq Colorduino 8-pin'lik interfeys üzərindən bir-birinə yan yana taxılabilər və kartlar arasında I2C protokolu vasitəsiylə əlaqə qurur.
Colorduino'ya güc iki fərqli yol ilə veriləbilər.
Kart üzərində ki 8-pin interfeys üzərindəki VDD və GND pinləri istifadə edərək karta doğrudan 5V girişi veriləbilər.
Digər seçim isə kart üzərində olan VIN və GND klemensləri istifadə edərək 6.5-7.5V arasında gərginlik karta verilebilər.
Kart üzərində ki 8-pin interfeys üzərindəki VDD və GND pinləri istifadə edərək karta doğrudan 5V girişi veriləbilər.
Digər seçim isə kart üzərində olan VIN və GND klemensləri istifadə edərək 6.5-7.5V arasında gərginlik karta verilebilər.
Özəllikləri:
Hər rəng üçün 8-bit parlaqlıq çözünürlüyü
Aparat təminatı 16 MHz PWM tezliyi
Programlayıcıdan başqa xarici bir dövrəyə ehtiyac olmadan istifadə olunabilmə duymadan
Aparat təminatı UART və I2C xəbərləşmə
24 kanalın hər birini sabit 100 mA cərəyan ilə qidalama
Texniki Özəlliklər:
Mikrokontroller
Atmega328
Giriş Gərginliyi (8-pin interfeys)5V
Giriş Gərginliyi (güc klemensi)6.5-7.5V(max.)
Programlama İnterfeysi UART/ISP
Xəbərləşmə İnterfeysi UART/I2C
Cərəyan (lED matrix xaric)20 mA
Cərəyan (kanal başına)500 mA
Cərəyan (LED başına)58 mA
LED Başına Rəng Çözünürlüyü16M
Ölçülər 60 mm x 60 mm x 1.6 mm
Ağırlıq 37 qram
Aparat təminatı 16 MHz PWM tezliyi
Programlayıcıdan başqa xarici bir dövrəyə ehtiyac olmadan istifadə olunabilmə duymadan
Aparat təminatı UART və I2C xəbərləşmə
24 kanalın hər birini sabit 100 mA cərəyan ilə qidalama
Texniki Özəlliklər:
Atmega328
Giriş Gərginliyi (8-pin interfeys)5V
Giriş Gərginliyi (güc klemensi)6.5-7.5V(max.)
Programlama İnterfeysi UART/ISP
Xəbərləşmə İnterfeysi UART/I2C
Cərəyan (lED matrix xaric)20 mA
Cərəyan (kanal başına)500 mA
Cərəyan (LED başına)58 mA
LED Başına Rəng Çözünürlüyü16M
Ölçülər 60 mm x 60 mm x 1.6 mm
Ağırlıq 37 qram
Fayllar: Colorduino (Datasheet)
Tətbiqlər: Nümunə Kod və Tətbiqi
