Arduino Xbee ve IO Təkmilləşdirmə Shield

42,57 AZN

Arduino Xbee ve IO Təkmilləşdirmə Shield

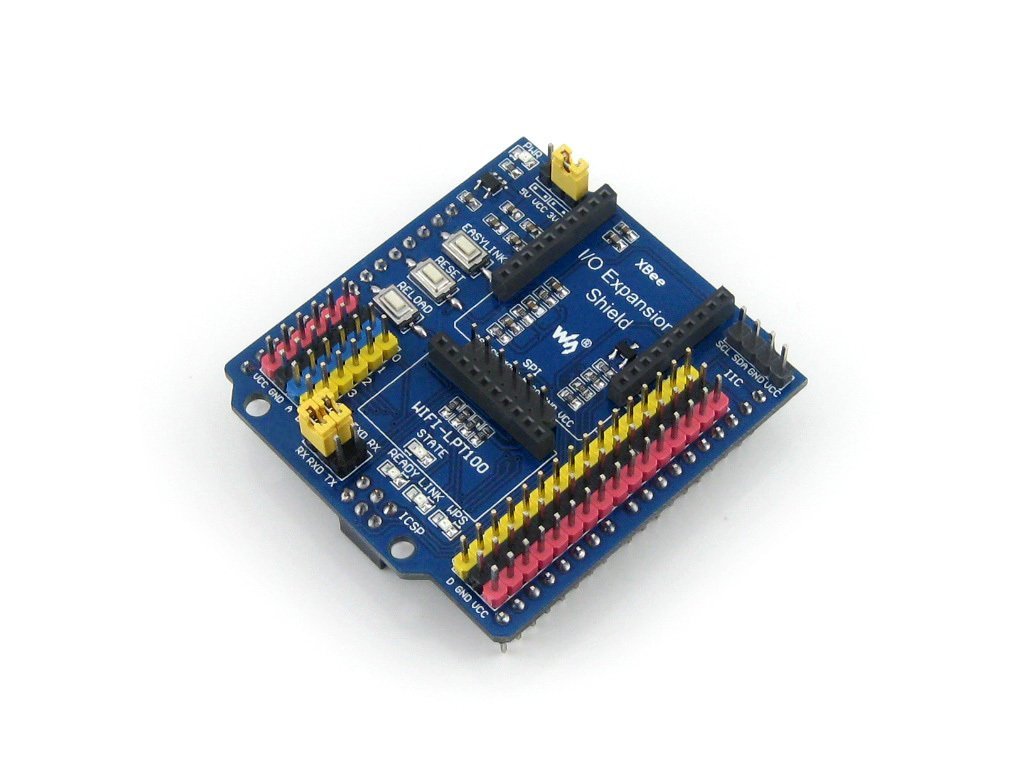

Arduino kartlarınız ilə XBee modullarını layihələrinizdə rahatlıkla istifadə ediləbilməyinizi təmin edən, çeşidli sensorlar üçün hazır konnektorlara sahib shield kart modelidir.

1-XBee modul konnektoru

2-IIC (I2C və ya TWI olaraq da bilinir) bağlantıları

3-SPI bağlantıları

4-3-pinli sensor bağlantıları (Vcc, GND və rəqəmsal pin şəklində düzülmüşdür)

5-WIFI-LPT100 WiFi modulu konnektoru

6-4-pinli sensor bağlantıları: (Vcc, GND, analoq pin, rəqəmsal pin şəklində düzülmüşdür)

7-3.3V/5V Vcc seçim jumper'ı

8-XBee xəbərləşmə/konfigürasyon jumper'ları (TXD-TX və RXD-RX şəklində 9-bağlantığında Arduino ilə XBee modulunuzu konfigürə edəbilərsiniz. TXD-10-RX və RXD-TX şəklində bağlandığında Arduino ilə XBee modulu UART üzərindən xəbərləşmə üçün istifadə olunabilər)

11-Güc göstərgəsi LED'i

12-WiFi-LPT100 LED'i

13-XBee modul LED'i

14-WiFi-LPT100 RELOAD butonu (reset atmaq üçün istifadə edilir)

15-XBee və WiFi-LPT100 üçün RESET butonu

16-XBee EASYLINK butonu

Ətraflı məlumat və nümunə kod üçün klikləyin
