Adafruit PCA9685 16 Kanal I2C PWM/Servo Sürücü Kartı
65,51 AZN

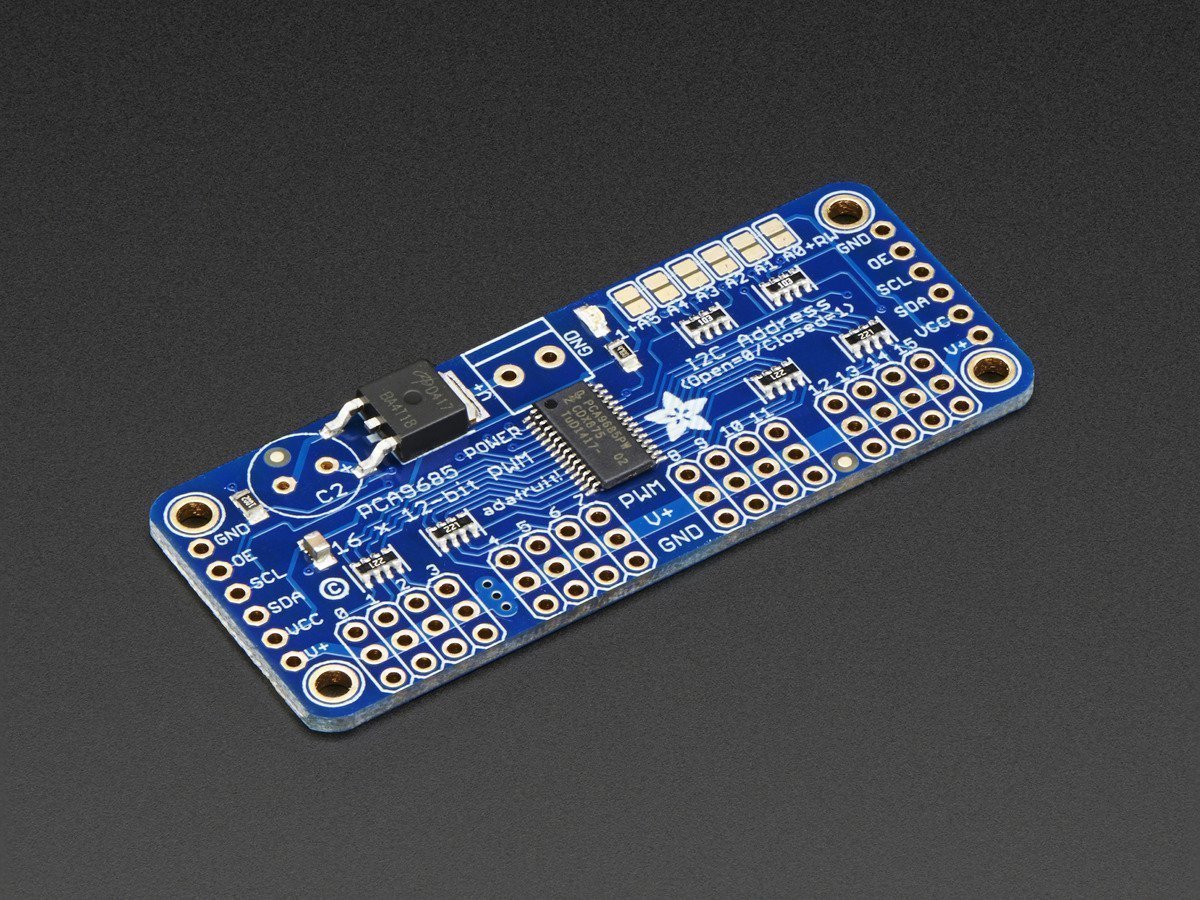

Adafruit PCA9685 16 Kanal I2C PWM/Servo Sürücü Kartı

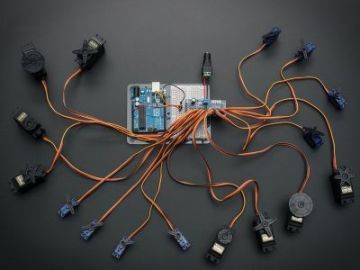

Bu sayədə çox sayıda LED və ya servo motor istifadə edən tətbiqlərinizi asanlıqla həyata keçirəbilərsiniz.
Kart, 12-bit çözünürlüyə sahibdir. 3.3V və 5V lojik səviyyələrində işləyir.
I2C interfeysi istifadə edir, bu sayədə mikrokontrollerinizdə çox sayıda pin işğal eləməz.
Üzərində olan 6 ədəd adres dəyişdirmə lehim jumper'ı sayəsində, tək I2C xəttində bu kartdan 62 ədədə qədər istifadə edəbilərsiniz.
Ayrıca standart servo konnektorlarına görə çıxış dizilimi mövcuddur.
Kartın hər iki ucunda da olan bağlantı pinləri sayəsində birbirinə əlavə edəbilər.
Layihənizdə sizə ən uyğun olacaq şəkildə bağlantı və quraşdırılma imkanı verir.
Üzərində olan klemens bağlantısı sayəsində V+ xəttindən xarici giriş verəbilərsiniz.
Tərs gərginlik qoruması mövcuddur.
I2C interfeysi istifadə edir, bu sayədə mikrokontrollerinizdə çox sayıda pin işğal eləməz.
Üzərində olan 6 ədəd adres dəyişdirmə lehim jumper'ı sayəsində, tək I2C xəttində bu kartdan 62 ədədə qədər istifadə edəbilərsiniz.
Ayrıca standart servo konnektorlarına görə çıxış dizilimi mövcuddur.
Kartın hər iki ucunda da olan bağlantı pinləri sayəsində birbirinə əlavə edəbilər.
Layihənizdə sizə ən uyğun olacaq şəkildə bağlantı və quraşdırılma imkanı verir.
Üzərində olan klemens bağlantısı sayəsində V+ xəttindən xarici giriş verəbilərsiniz.
Tərs gərginlik qoruması mövcuddur.
Özəlliklər:
Ölçülər (klemens və header bağlantıları xaric): 62.5 mm x 25.4 mm x 3 mm
Ağırlıq: 5.5 qram (klemens və header xaric), 9 qram (klemens və header daxil)
I2C adresi: 0x60 - 0x80 arası seçiləbilər
12-bit çözünürlük, 60 Hz yenillənmə tezliyi
1.6 kHz'ə qədər tənzimləbilən PWM tezliyi
Push-pull yada open-drain çıxış seçimləri
Output Enable pini sayəsində bütün çıxışları açıb-bağlama funksiyası
LED sürməyi asanalşdırmaq üçün çıxışlara ardıcıl bağlı 220 Ω resistor
Güc qaynağının yetərli olduğunu göstərən yaşıl rəngli LED
Güc qaynağının yetərli olduğunu göstərən yaşıl rəngli LED
PCA9685 datasheet'i üçün klikləyin
