Adafruit DC-Step Motor Shield
98,28 AZN
Adafruit DC-Step Motor Shield

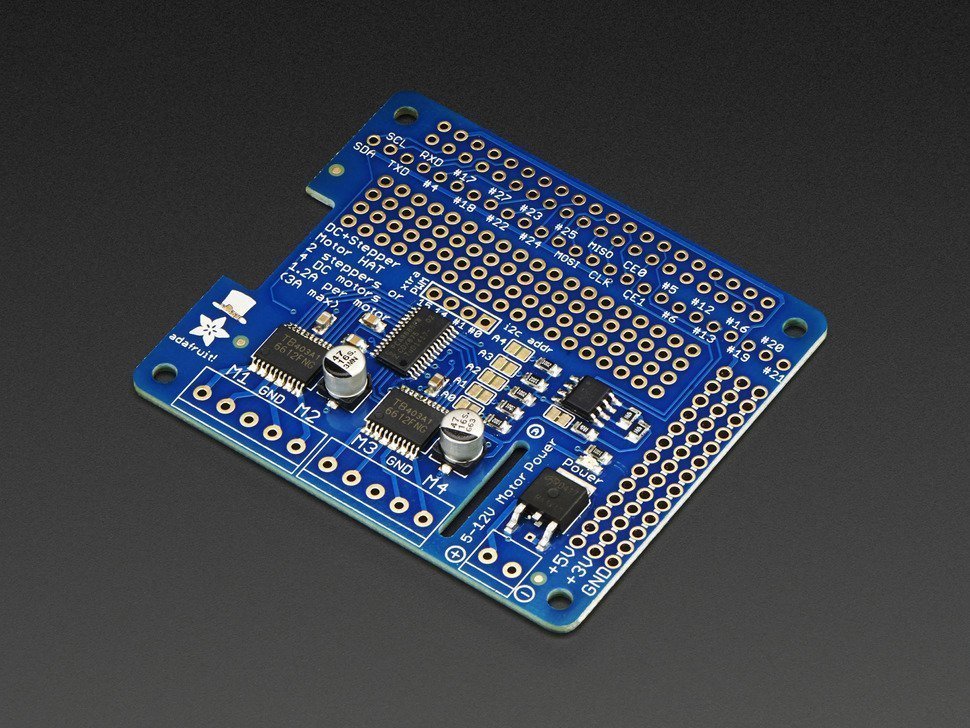

Üzərindəki TB6612 MOSFET sürücü sayəsində kanal başına daimi olaraq 1.2A, anlıq olaraq 3A cərəyan verəbilir.
Ayrıca çox istifadə olunan L293D sürücü ilə müqayisədə daha səmərəli olduğundan, robot dəstlərinizdə istifadə etdiyiniz batareyalarınızı daha uzun müddət istifadə etməyinizə imkan verir.
Daxili tərs cərəyan qoruma diodları da mövcuddur.
Kartda motorları qidalanmada istifadə edəcəyiniz ayrı güc girişi də mövcuddur.
Ayrıca çox istifadə olunan L293D sürücü ilə müqayisədə daha səmərəli olduğundan, robot dəstlərinizdə istifadə etdiyiniz batareyalarınızı daha uzun müddət istifadə etməyinizə imkan verir.
Daxili tərs cərəyan qoruma diodları da mövcuddur.
Kartda motorları qidalanmada istifadə edəcəyiniz ayrı güc girişi də mövcuddur.
Shield, özünə aid I2C üzərindən xəbərləşən PWM sürücüyə sahibdir, bu sayədə sadəcə 2 ədəd pin istifadə olunur.
Buna görə layihənizdə istifadə edəcəyiniz sensor vs. komponentlər üçün bir çox pin istifadə olunabilər.
I2C protokolununu istifadə edən bu kartın üzərində olan lehim jumpler'larını istifadə edərək 5 fərqli adres istifadə edəbilirsiniz.
Bu sayədə 32 ədədə qədər shield'ı üst üstə taxaraq çoxlu motor istifadəsi (64 step motor və ya 128 DC motor) həyata keçirəbilərsiniz.

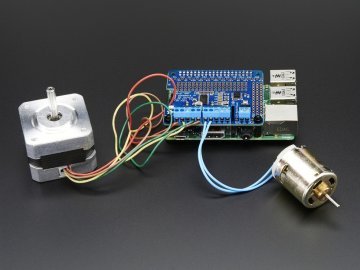

Raspberry Pi'nin bütün modellerinə uyğundur. Uyğun sayda jumper lehimləyərək (A+/B+/Pi 2/Pi 3 üçün 2x20, köhnə modellər üçün 2x13) istifadə edəbilərsiniz.
Buna görə layihənizdə istifadə edəcəyiniz sensor vs. komponentlər üçün bir çox pin istifadə olunabilər.
I2C protokolununu istifadə edən bu kartın üzərində olan lehim jumpler'larını istifadə edərək 5 fərqli adres istifadə edəbilirsiniz.
Bu sayədə 32 ədədə qədər shield'ı üst üstə taxaraq çoxlu motor istifadəsi (64 step motor və ya 128 DC motor) həyata keçirəbilərsiniz.
Raspberry Pi'nin bütün modellerinə uyğundur. Uyğun sayda jumper lehimləyərək (A+/B+/Pi 2/Pi 3 üçün 2x20, köhnə modellər üçün 2x13) istifadə edəbilərsiniz.
Kart üzərində tərs güc bağlantısına qarşı qoruma dövrəsi və prototipləmə sahəsi mövcuddur.
Özəllikləri:
4 Ədədə qədər DC motorda istiqamət və 8-bit sürət kontrol

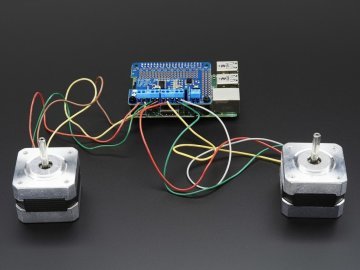

2 Ədədə qədər step motor istifadəsi
I2C adresi: 0x60 - 0x80 arası dəyişdiriləbilən

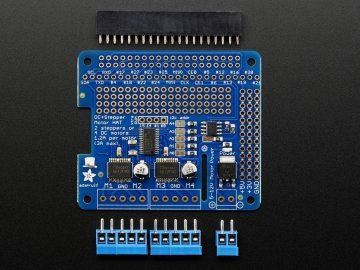

18-26 AWG qalınlığında kabel bağlayabiləcəyiniz klemens bağlantıları
Tərs gərginlik qorumalı xarici güc girişi
Nümunə tətbiq və kitabxana üçün klikləyin
