ACS715 Cərəyan Sensoru 0 ilə +30A
Pololu

ACS715 Cərəyan Sensoru 0 ilə +30A

37,98 AZN
Category
Gərginlik - Cərəyan
Stock Code
BELPVWY9
Qiymət
37,98 AZN
Məhsulu Paylaşın
Xüsusiyyətlər
Rəylər
Ödəniş Seçimləri
Tövsiyələriniz

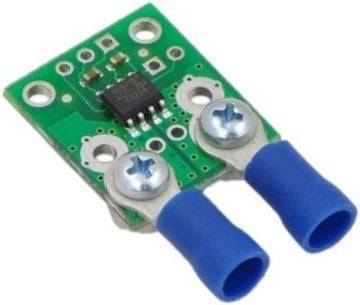

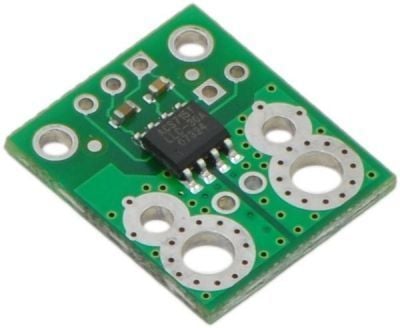

ACS715 Cərəyan Sensoru 0 ilə +30A

Bu kart Allegro'nun ±30A ACS714  maqnetik təsirinə bağlı lineer cərəyan sensorudur.
Bu versiya 30 Amperə qədər iki istiqamətli cərəyan girişinə icazə verir.
Xəta payı 1.5 %’nin altında olmaq üzərə, analoq gərginlik (133 mV/A) çıxışı verir.

0'dan 30 A’ə tək istiqamətli giriş cərəyanı üçün dizayn edilmişdir. (stabil sensor IC, yüksək cərəyana beş dəfəyə qədər dayanabilər).

Keçirici yolda iç rezistansı 1.2 mΩ’dur və PCB 2-oz misdir.
Buna görə kart üzərində çox az güc itkisi olur.

Hall təsir sensoru istifadə eləməyin mənası IC’nin cərəyan xəttini sensorun elektroniyindən elektriksel olaraq izolyasiya edəbilməsi (2.1 kV RMS’e kadar) və beləcə sensorun cərəyan xətti üzərində hər hansı bir yerə taxılabilər elektriksel izolyasiya tələb edən tətbiqlərdə istifadə olunabilər.

Kart üzərindəki filtr olaraq tanımlı pinlər üzərinə bir kapasitor əlavə edərək 80 kHz bant genişliyi istəyə bağlı olaraq düşürüləbilər.

Yüksək doğruluq və təhlükəsizlik: tipik toplam çıxış xətası otaq temperaturunda və fabrik tənzimləmələrində 1.5 %, çox stabil çıxış ofset gərginliyi, təqribən sıfır maqnetik histerezis.

IC sensor, yüksək cərəyan vəziyyətinə beş dəfəyə qədər dayanabilər.
İşləmə temperatur aralığı -40°C’dən 150°C’ə qədərdir.

Özəllikləri:
Cərəyan həssaslığı: 0.133 V/A (Vcc= 5 V)
Minimum İşləmə Gərginliyi: 4.5 V
Maksimum İşləmə Gərginliyi: 5.5 V
İşləmə Cərəyanı: 13 mA

Allegro ACS715 cərəyan sensorunun datasheet-i üçün klikləyin
