A4988 Gərginlik Regulyatorlu Step Motor Sürücü Kartı
42,57 AZN
A4988 Gərginlik Regulyatorlu Step Motor Sürücü Kartı
Bunlardan biri 5V digəri isə 3.3V regulyatordur. Sürücünün ehtiyacı olan lojik siqnallar bu regulyatorlar üzərindən veriləbilər.
A4988 Step Motor Sürücü Kartı, Allegro'nun ən istifadəli mikrostep bipolar step motor sürücüsüdür.
Sürücünün cərəyan məhdudiyyəti, yüksək cərəyan qoruması və 5 fərqli mikrostep çözünürlüyü vardır.
8-35V arasında işləyəbilən və hər bobin üçün 2 A cərəyan verir.
Sürücünün cərəyan məhdudiyyəti, yüksək cərəyan qoruması və 5 fərqli mikrostep çözünürlüyü vardır.
8-35V arasında işləyəbilən və hər bobin üçün 2 A cərəyan verir.
Sürücünün problemsiz istifadəsi və xarici amillərin asan təsir etməməsi üçün motor çıxışlarına sürətli diyotlar qoymağınız tövsiyyə edilir.
Bu sayədə motordan qayıdan tərs quvvə sürücüyə hər hansı bir zərər verməyəcək.
Bu sayədə motordan qayıdan tərs quvvə sürücüyə hər hansı bir zərər verməyəcək.
Alabiləcəyiniz sürətli diyot üçün klikləyin.
Sadə bir addım və istiqamət idarə interfeysi
Beş fərqli addım çözünürlüyü: Tam addım, Yarım addım, 1/4 addım, 1/8 addım və 1/16 addım
Tənzimlənəbilən cərəyan idarəsi sizə daha yüksək addım nisbətləri əldə etmək üçün step motorun nominal gərgiliyindən çox gərginlik istifadəsinə imkan verən bir potansiyometr ilə maksimum cərəyan çıxışı tənzimləməsini təmin edir.
Ağıllı dəyişmə idarəetməsi avtomatik olaraq DC cərəyan yavaşlama modunu seçər. (sürətli yavaşlama və ya yavaş yavaşlama)
Şox yüksək temperaturda termal bağlama, aşağı gərginlik və yüksək cərəyan qorumaları vardır.
Qısa dövrə qoruması mövcuddur.

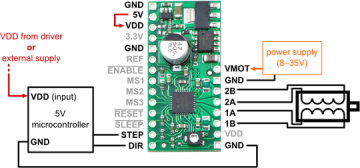

Sürücü, VDD və GND pinləri arasına bağlanmış logic gərginlik qaynağına (3-5.5V) və VMOT ilə GND arasına bağlanmış motor güc qaynağına (8-35V) ehtiyac vardır. Bu qaynaqların decoupling kapasitorlarının karta uyğun yaxınlıqda olması lazım və bu qaynaqlar gözlənilən cərəyanların (güc qaynağı üçün maksimum 4A qədər) keçirilməsinə uyğun olması lazımdır.
Sürücüyə gərginlik gəlirsə hər hansı kabelləmə və ya motor bağlantılarına cəhd etməyin. Sürücüyə ciddi zərərlər verəbilərsiniz. Sürücünü gücdən kəsib daha sonrasında motor bağlantılarını vs.
