5-35V 15A Cüt Motor Sürücü Kartı
88,48 AZN

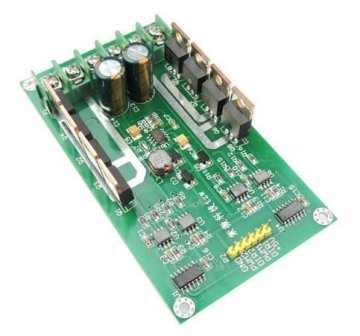

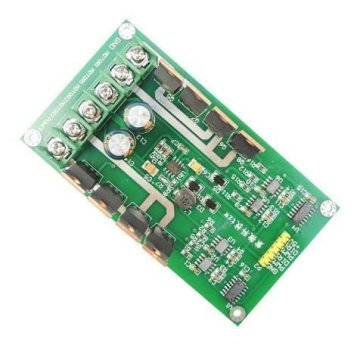

5-35V 15A Cüt Motor Sürücü Kartı
5 ilə 35 Volt arasında daimi 15 Amper, Maksimum anlıq olaraq 30 Amper Güc Verməkdədir.
Bu sürücü kartı ilə eyni 2 motoru eyni anda sürəbilərsiniz
Mosfet transistor əsaslı H körpüsü motor sürücü dövrəsidir
Sumo robot layihələri və ərazi robotu kimi yüksək cərəyan lazım olan layihələrdə istifadə edəbilərsiniz.
Tətbiq Sahələri:
Sumo Robotlar Layihələri
Ərazi Robotu Layihələri
Rover Layihələri
DC Motor Sürət İdarəetmə Sistemləri
Otomasyon Layihələri
Yüksək güc lazım olan layihələr
Mosfet transistor əsaslı H körpüsü motor sürücü dövrəsidir
Sumo robot layihələri və ərazi robotu kimi yüksək cərəyan lazım olan layihələrdə istifadə edəbilərsiniz.
Tətbiq Sahələri:
Ərazi Robotu Layihələri
Rover Layihələri
DC Motor Sürət İdarəetmə Sistemləri
Otomasyon Layihələri
Yüksək güc lazım olan layihələr

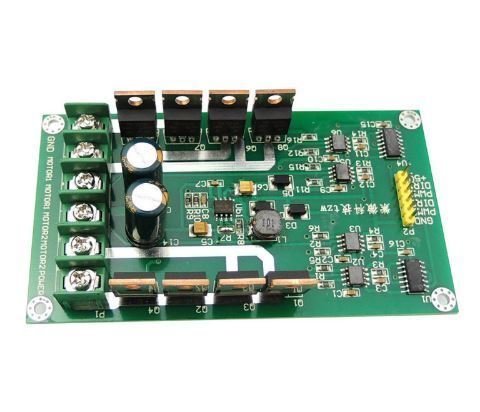

Kart üzərində yer alan 2 terminaldan biri motor və giriş terminalı, digəri isə idarəetmə hissəsidir. Motor və giriş hissəsi sırasıyla; GND, MOTOR1, MOTOR1, MOTOR2, MOTOR2 və POWER hissələr mövcuddur.
Power bağlantısı üzərindən 5-35V arası giriş gərginliyi veriləbilər. Motor1 və Motor2 pinləri isə motor bağlantı terminallarıdır.
İdarə etmə hissəsində isə +5V, DIR1, PWM1, DIR2, PWM2 və GND pinləri mövcuddur. Bu pinləri istər birbaşa 5V və torpağa bağlayaraq daimi olaraq dönüş təmin edəbilərsiniz və ya bir mikrokontroller ilə idarəsini edəbilərsiniz. PWM pin sürət idarəetmə pinidir və motorların sürətini bu pin üzərindən idarə edəbilərsiniz. DIR isə istiqamət pini, motor istiqamətini bu pin üzərindən dəyişdirəbilərsiniz.
